家用和類似用途電器檢
電源負載柜 YW1109-A
所屬類別：家用和類似用途電器檢測儀器
- 售后QQ：
- 售后QQ：
咨詢熱線：13642619439
詳細內容
符合標準：
GB4943-2001
GB2099
GB16915.1
GB7000.1-2003
IEC60884
IEC61058
IEC60669.1
用途：
家用和類似用途固定式電氣裝置的開關進行通斷能力和正常操作壽命測試，
也適用于家用和類似用途插頭插座的分斷容量和正常操作壽命測試。
試樣范圍：
家用或類似用途的開關、插頭、插座
功能和產品設計：
負載柜是專門設計用于測試電器設備性能的設備，通過模擬各種負載條件來檢測設備的耐久性和功能。

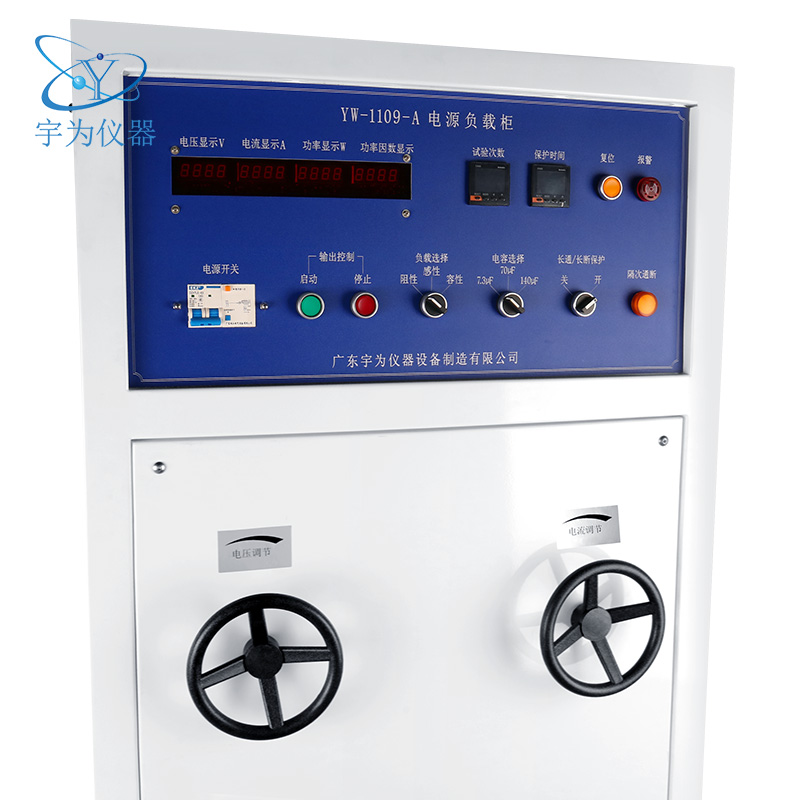

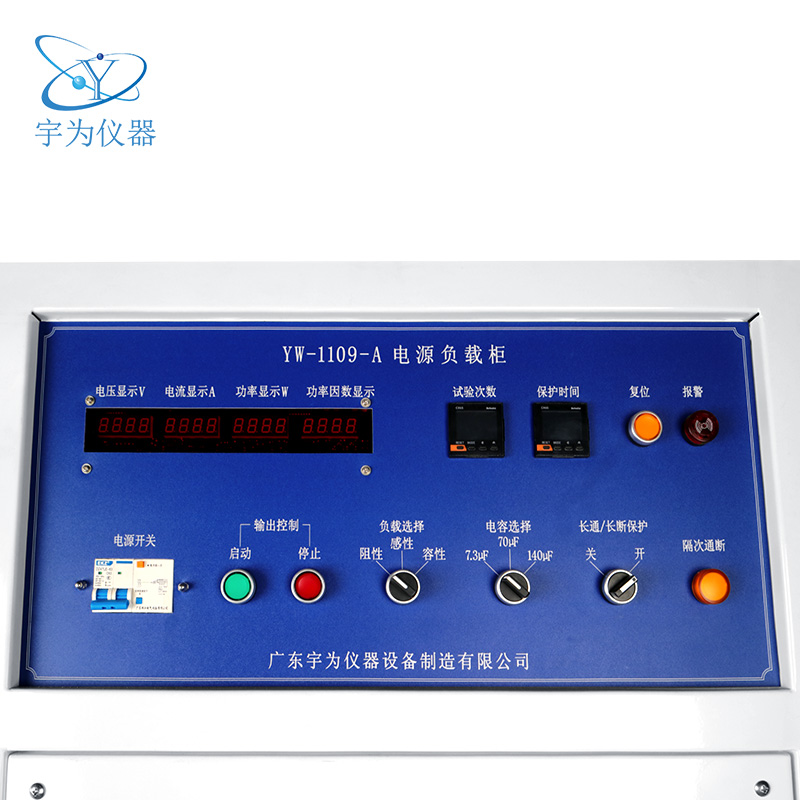

1、操作控制面板（正面上方）:
面板表面噴砂工藝，增加耐磨性。
2、控制和顯示:

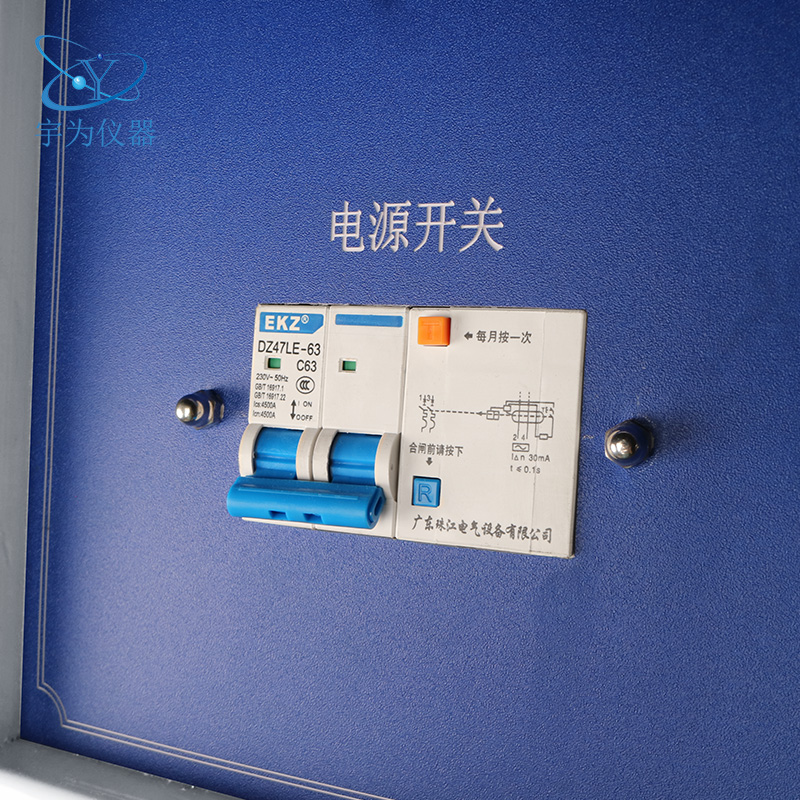

電源開關: 控制負載柜的主電源。
顯示儀表: 顯示產品通電電流、電壓、功率及功率因數。
負載電源開關: 控制負載的接通和斷開。
狀態指示燈: 顯示設備各項運行狀態。
啟動及停止按鈕: 用于啟動和停止測試過程。
電容量轉換開關: 切換不同的電容量。
負載種類轉換開關: 切換不同的負載類型（阻性、感性及容性負載）。
報警器: 在異常狀態下發出警報。

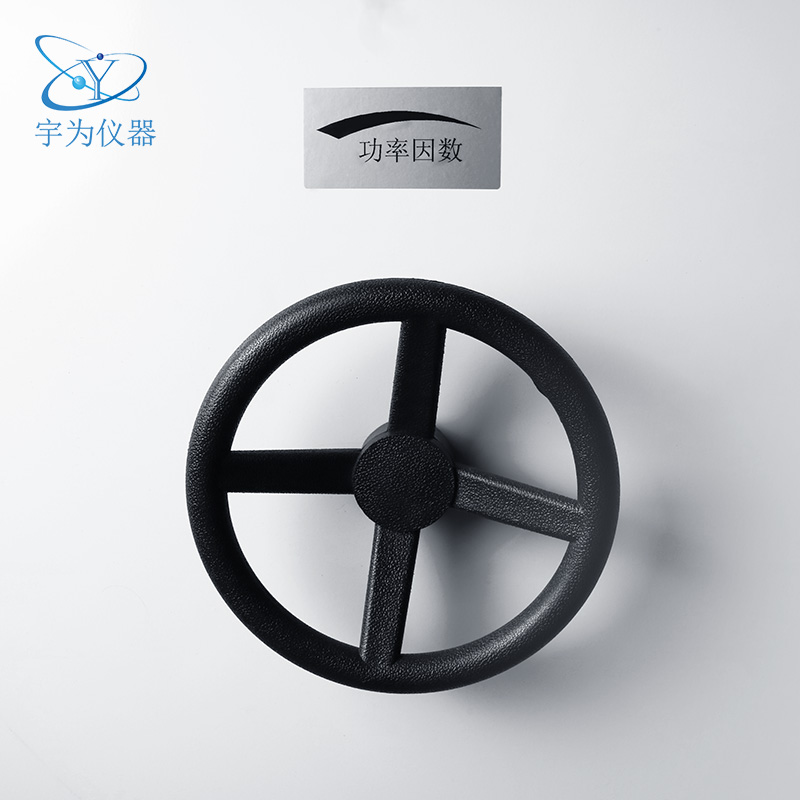

3、控制旋鈕:

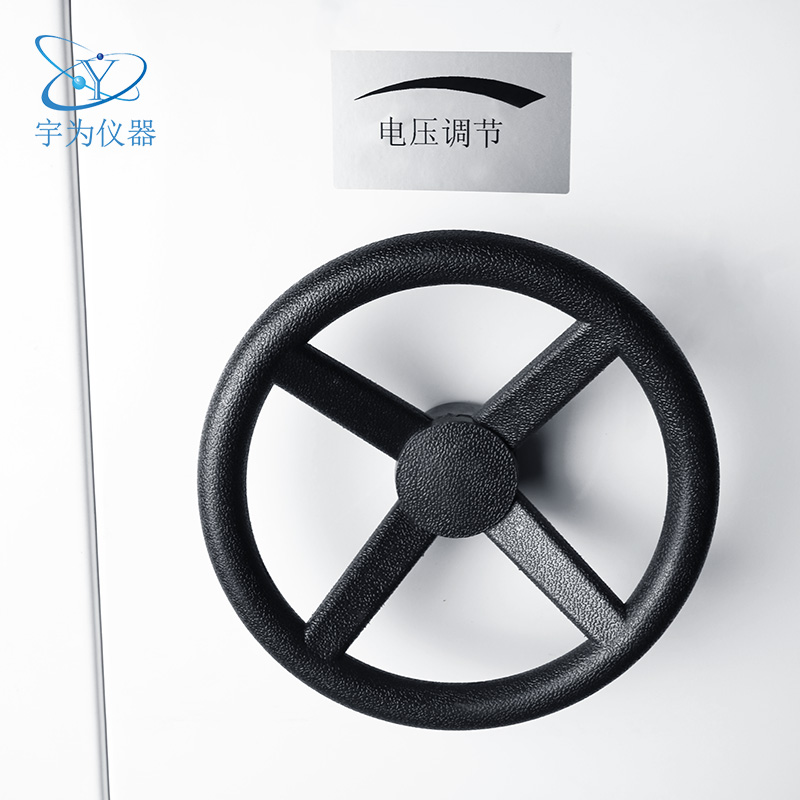

電壓輸出調節旋鈕: 調節每路的電壓輸出。

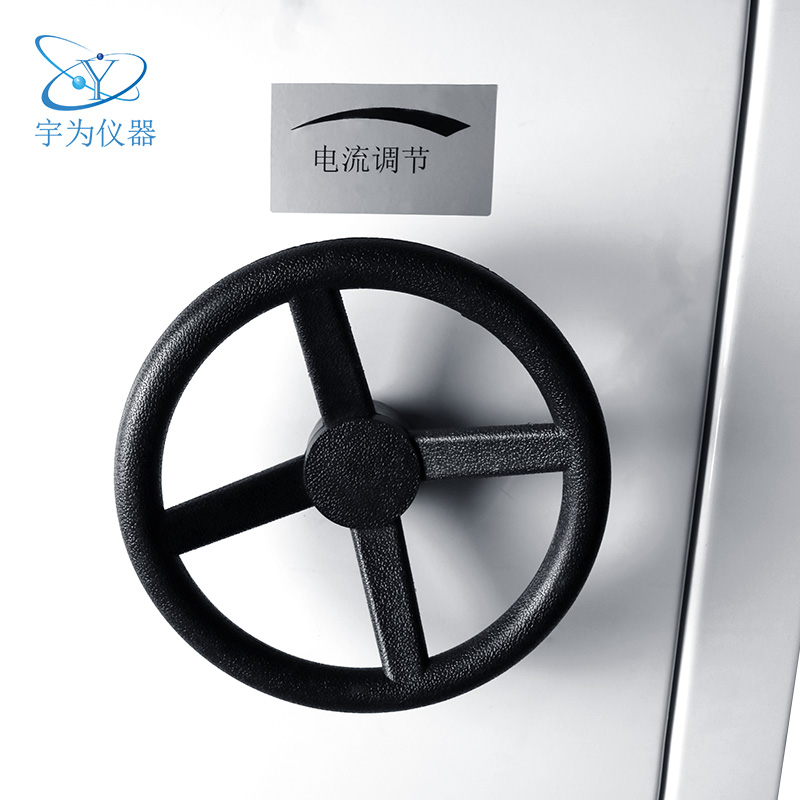

電流調節旋鈕: 調節每路的電流。
電感調節旋鈕: 調節每路的電感。
4、多功能負載:
每路負載具有阻性、感性及容性（熒光燈式）負載三合一功能。
可通過轉換開關來切換不同類型的負載。
5、冷卻系統:
內部采用強風對流冷卻，有效防止過熱，確保設備穩定運行。

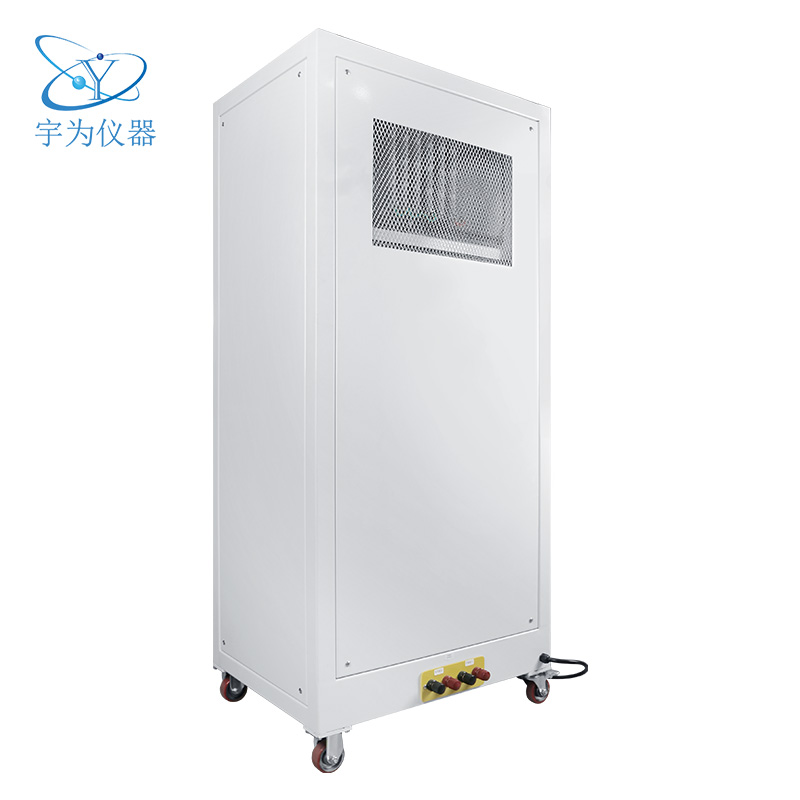

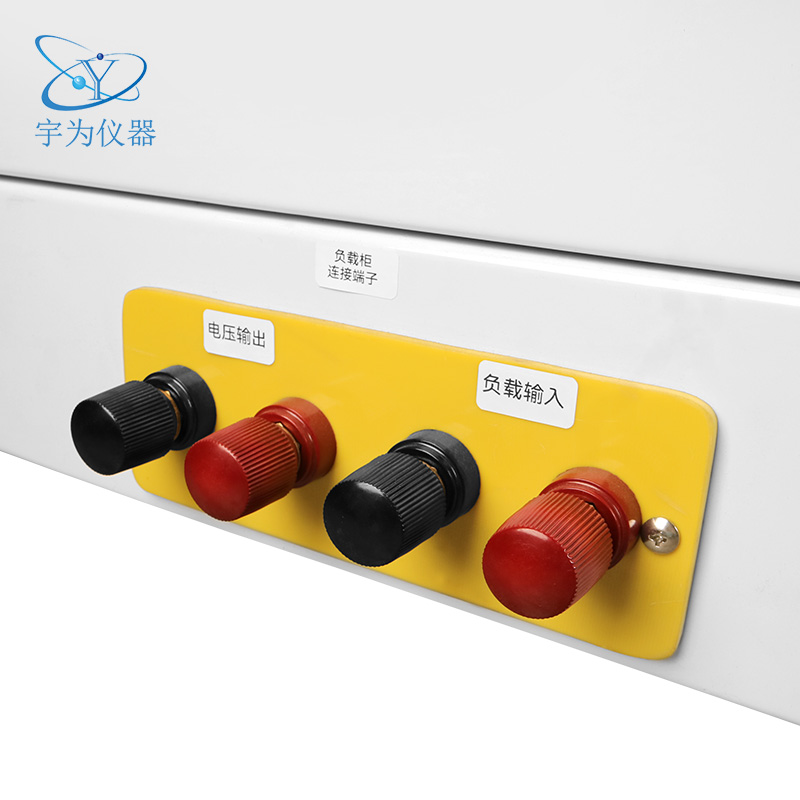

6、接線柱:

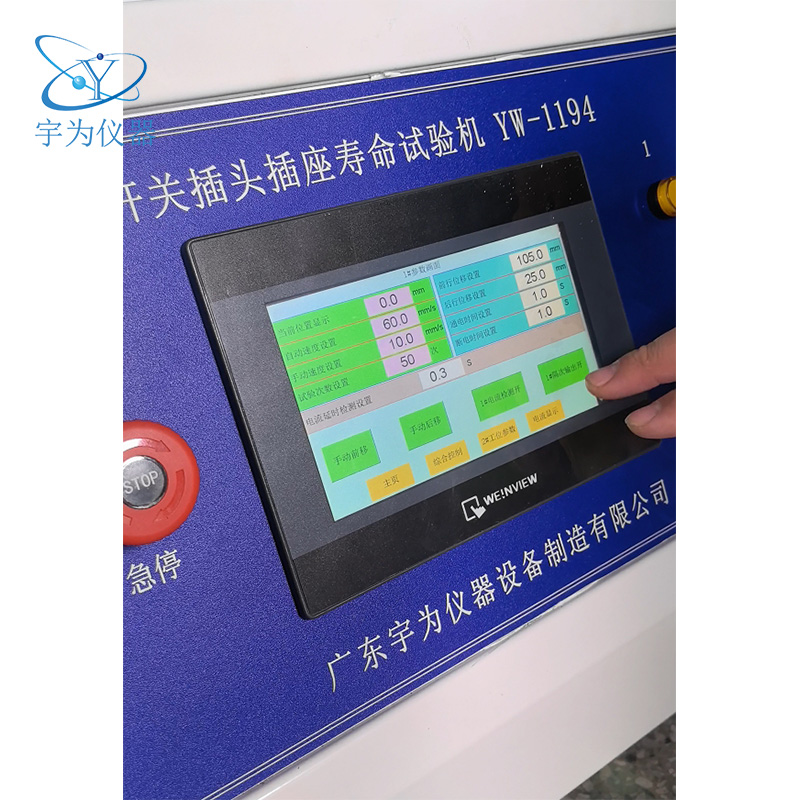

負載柜的后面有接線柱，可通過導線與開關插頭插座壽命試驗機聯接。
在檢測過程中輸出電流、電壓及功率。
技術參數:
|
負載電源 |
三相四線AC380/50Hz（單相AC220V,共三組） |
|
電源負載柜 |
單工位（產品編號：YW-1109A） 雙工位（產品編號：YW-1109B） 三工位（產品編號：YW-1109C） |
|
數顯電壓表 |
0～300V、精度±0.5% |
|
數顯電流表 |
0～30A、精度±0.5% |
|
數顯功率表 |
0～10KW、精度±0.5% |
|
數顯功率因素表 |
0.3～0.98、精度±0.5% |
|
負載方式 |
阻性、感性、容性三合一，可切換 |
|
容性負載 |
70uf、140uf、7.3uf可選 |
|
負載輸出 |
每次負載輸出及隔次負載輸出可選 |
|
計數器 |
0～999999次，可預置 |
|
負載電源容量 |
3*10KVA |
|
輸出電流上限 |
30A，當超過32A自動切斷 |
|
輸出電壓上限 |
300V，當超過305V自動切斷負載 |
|
大氣壓力 |
80～106kpa |
|
溫度 |
80～106kpa |
|
濕度 |
（20～90）%RH |
|
使用場所 |
無劇烈搖動、振動，無電磁干擾、無塵埃、無爆炸性及腐蝕性氣體、 |
|
外形尺寸 |
L*W*H=1200*760*1830mm |
|
重量 |
600kg |

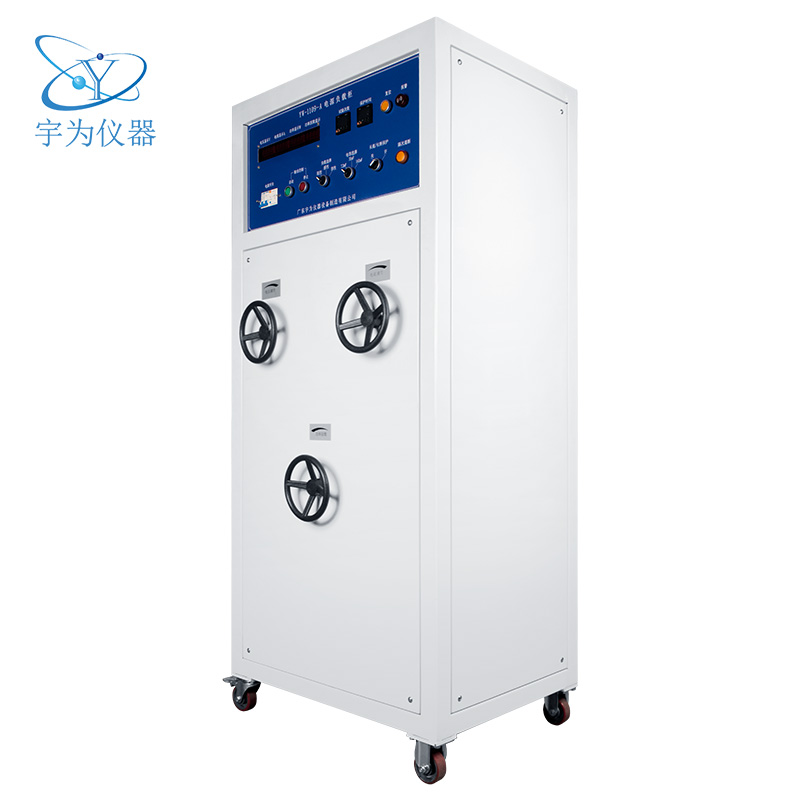

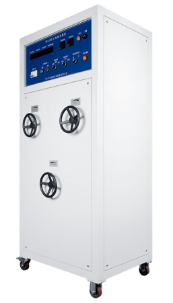

單工位（YW-1109A）

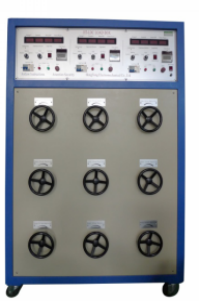

雙工位（YW-1109B）

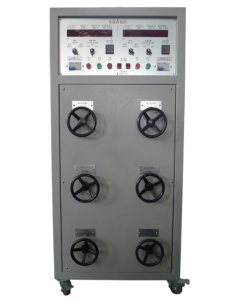

三工位（YW-1109C）
單工位（YW-1109） 長730×寬700×高1715 mm
