符合標準:
GB4706-2《電熨斗的特殊要求》第11.7及第22.7
IEC60335-2-3
用途:

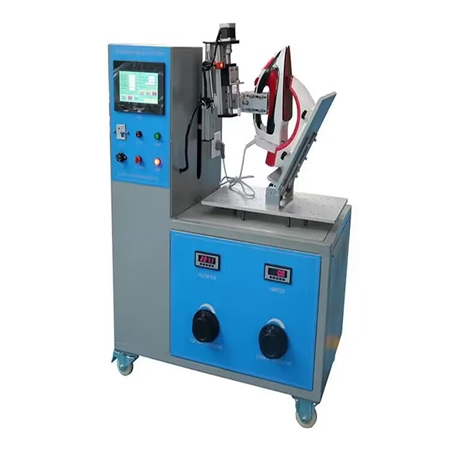

試驗機用于驗證壓力式蒸汽電熨斗和快速式蒸汽電熨斗是否有可靠的安全保護措施以防止過壓產生的危險,如果蒸汽或熱水是通過保護裝置噴出,則不會損害電氣絕緣,也不會對使用者產生危害。
試驗機同時也可用于對蒸汽電熨斗壽命測試。
試樣范圍:
開口式蒸汽電熨斗、壓力式蒸氣電熨斗和快速式蒸汽電熨斗
功能:
1、蒸汽壽命試驗:通過將試樣放置在點式支架上,進行持續噴發10秒蒸汽和中斷噴發10秒蒸汽的反復過程,模擬實際使用中的工作狀態。
2、壓力試驗:對于壓力式蒸汽電熨斗,測量在其蒸發器注滿水但無蒸汽噴出的情況下出現的最大壓力,以及在所有壓力調節器不起作用時的壓力情況。
壓力式蒸汽電熨斗的測試:
1、首先,測量在第11章試驗期間,當蒸發器注滿水但無蒸汽噴出時出現的最大壓力。
2、然后,使試驗期間使所有壓力調節器不起作用,并重新測量壓力。確保不超過200 kPa (2 bars)。
3、最后,使所有用來限制壓力的保護裝置不起作用,并用水壓的方法將蒸發器內的壓力增加至最初測得的壓力值的5倍或增加到使在第11章試驗期間動作的壓力調節器不起作用時所測得的壓力值的2倍,兩者中取較大壓力值。在此條件下進行測試,水箱仍無泄漏現象為測試通過。
調節蒸汽裝置測試:
1、按照第n章的規定進行測試,但按照第11章試驗期間所有壓力調節器不起作用。
2、封閉底板上的所有開口,并打開調節蒸汽的裝置。
3、除了在蒸發器外殼上預留的薄弱處外,軟管應無泄漏現象。如果泄漏發生在預留的薄弱處,則應在另一個樣品上重復試驗,并確保泄漏發生在同樣的位置。
快速式蒸汽電熨斗的測試:
1、封閉底板上的所有開口,并用水壓的方法將水箱內的壓力增加直至壓力限制保護裝置動作。這個壓力不應超過50 kPa (0.5 bar)。
2、然后,封閉保護裝置的出口,使水箱內的壓力升至100 kPa (1 bar),并在此壓力下保持1分鐘。在此條件下測試,水箱仍無泄漏現象為測試通過。
技術參數:
1、工作及負載電源:AC 220V 50HZ
2、控制及操作:PLC控制,彩色觸摸屏操作
3、工位:單位,可定制
4、驅動方式:氣動,對休眠試樣重新開啟動作
5、注水:自動加水
6、通電/斷電時間:0-999.9s可預置
7、通斷電循環周期:0-999999次,可預置
8、壓力檢測:壓力傳感器監測
9、設備尺寸:1000*600*1250mm
10、設備重量:120kg
