耦合器檢測儀器

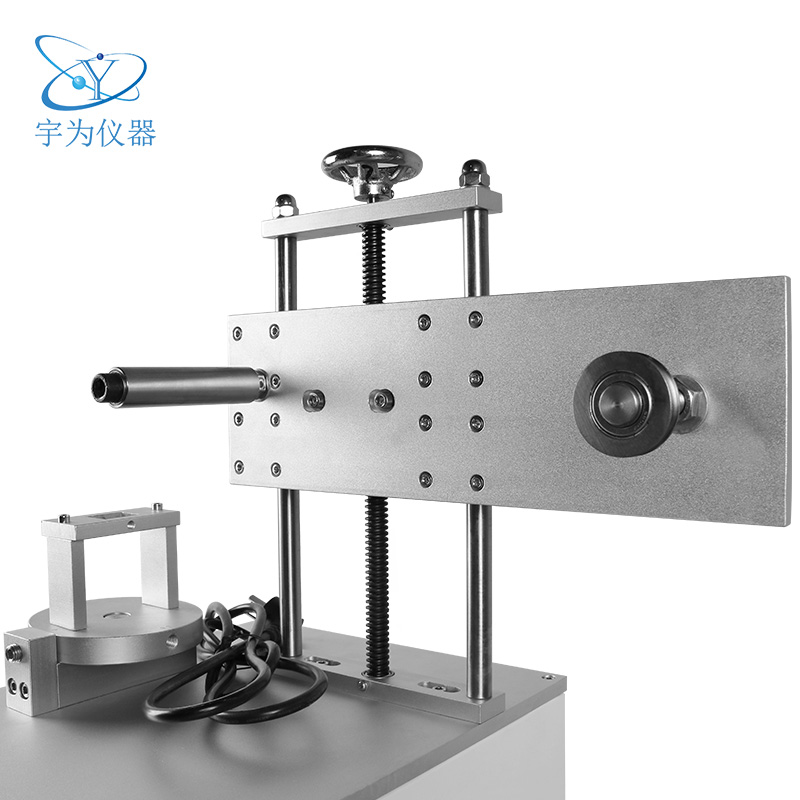

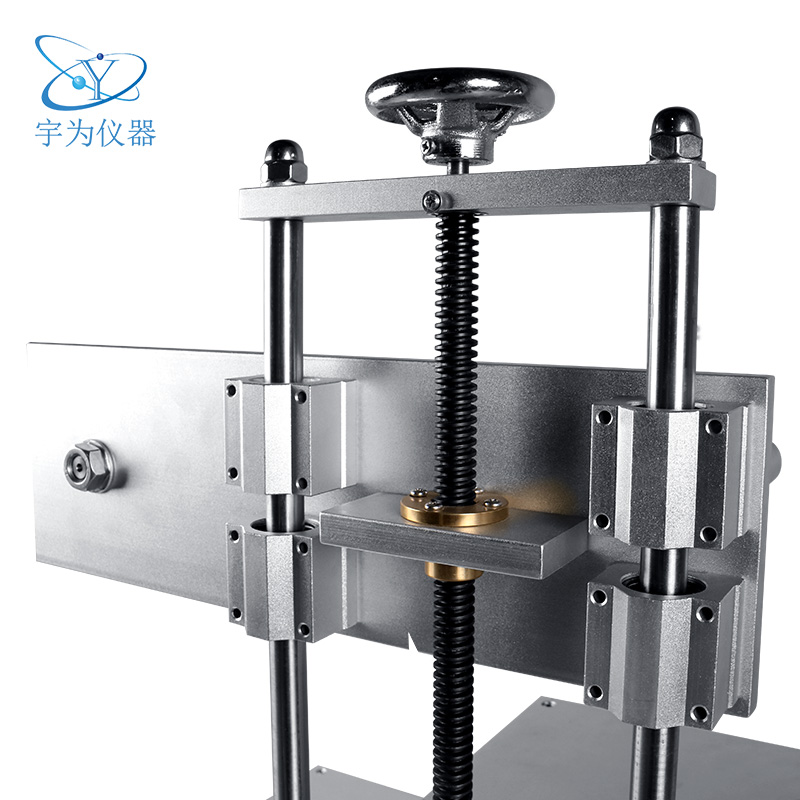

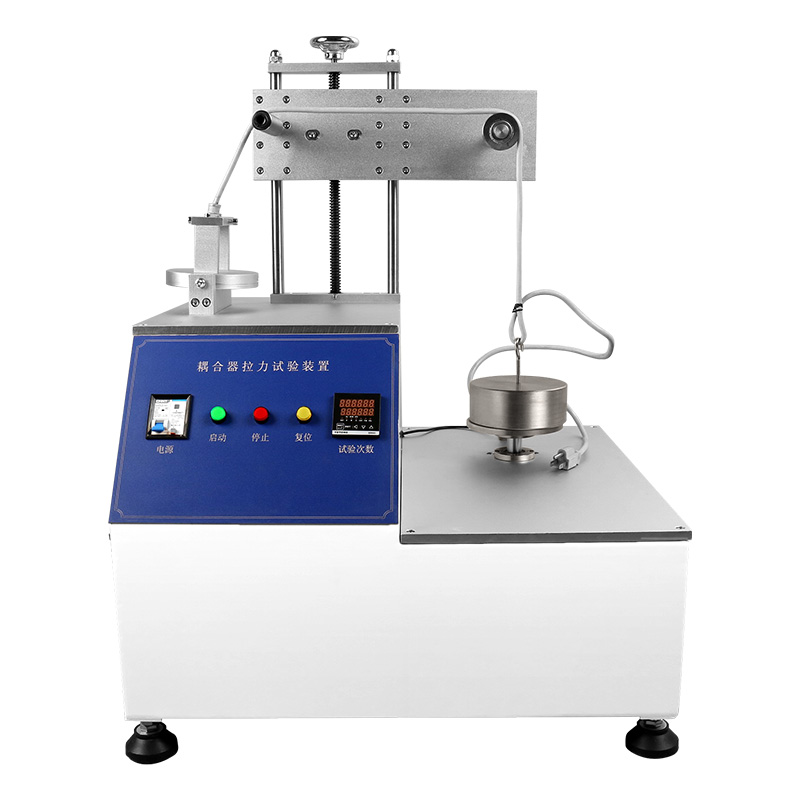

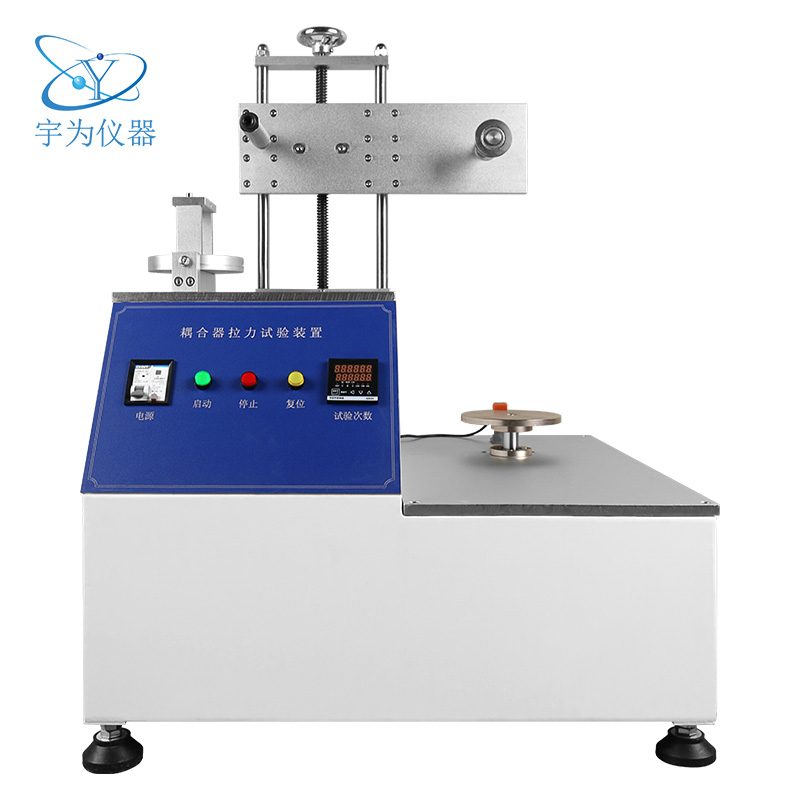

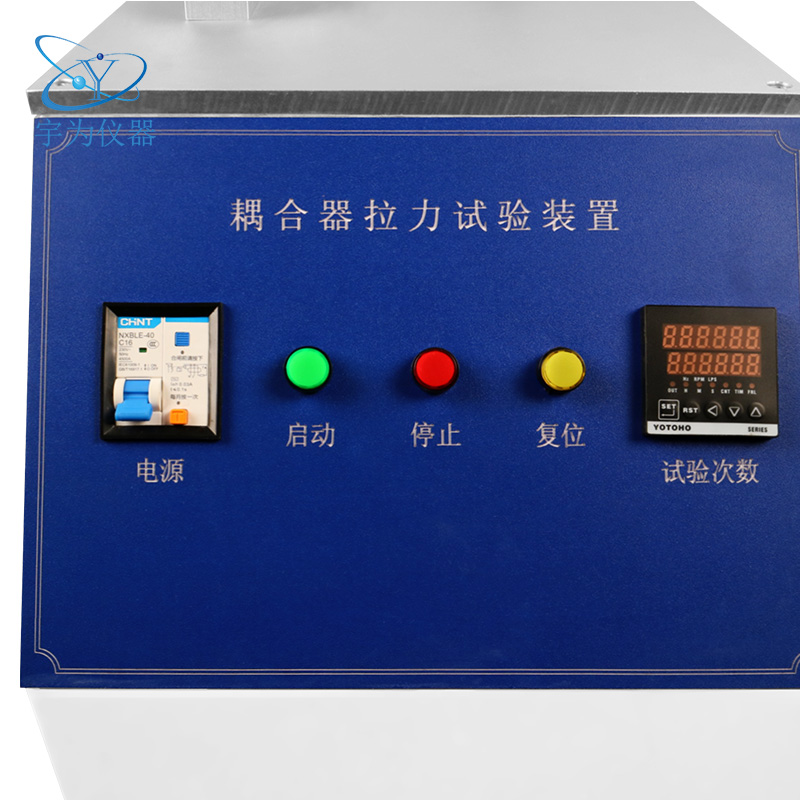

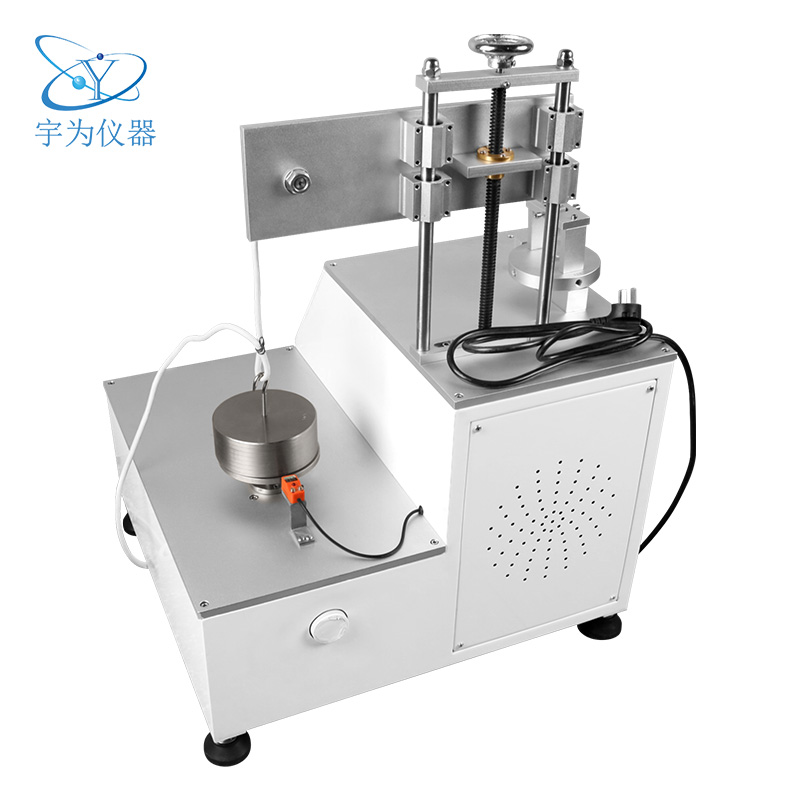

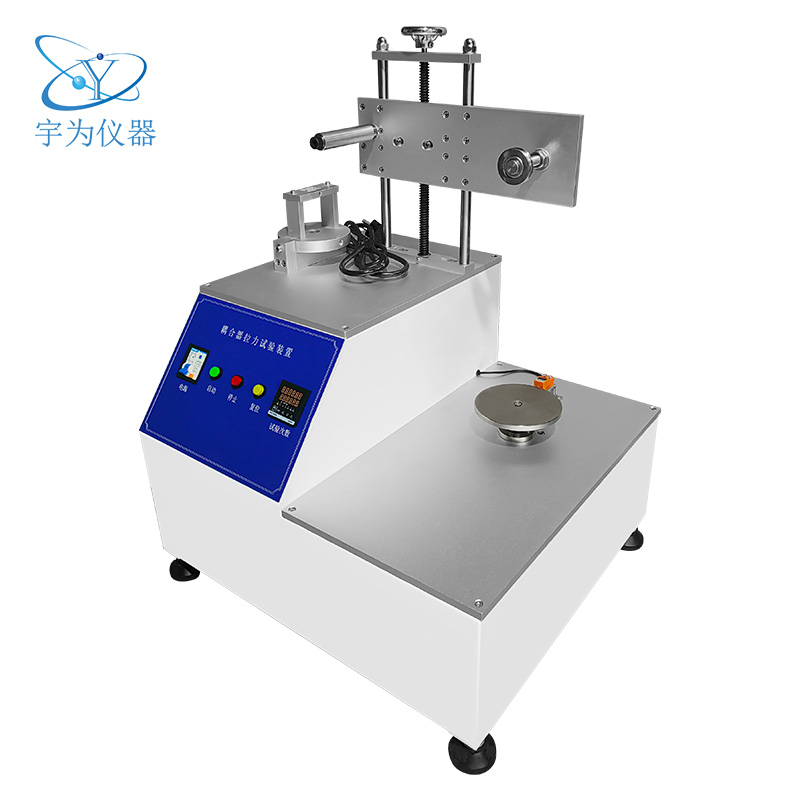

耦合器拉力試驗裝置YW-1245
所屬類別：耦合器檢測儀器
- 售后QQ：
- 售后QQ：
咨詢熱線：13642619439
詳細內容
符合標準：

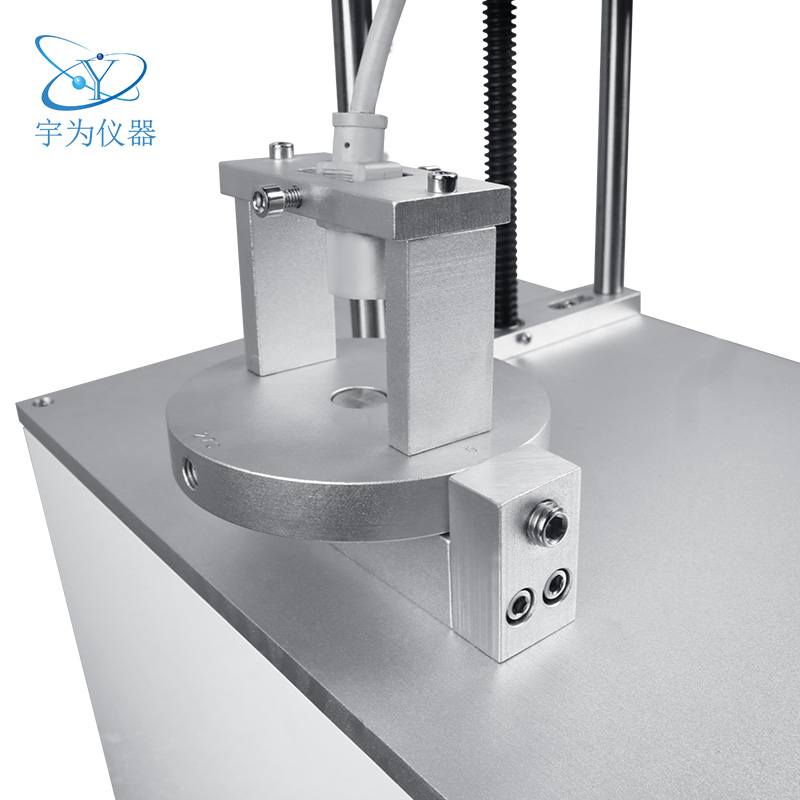

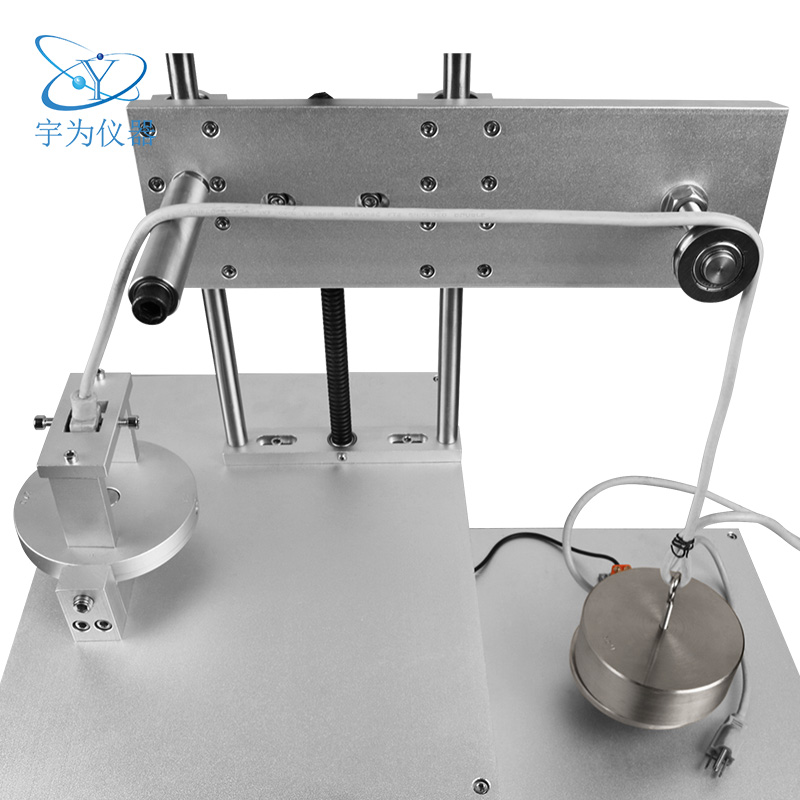

① 將器具輸出插座固定在試驗裝置上（插套向上）。
② 插入相應的插頭連接器。
2、施加拉力：
① 沿四個方向（每個方向間隔90±5度），施加與插合面平行的橫向拉力。
② 對于有角度的連接器/插頭連接器，拉力不在軟線入口的相反方向施加。
3、拉力要求：
① 按照標準中表12所要求的拉力，在每個方向上對軟線施加50次拉力。
② 每次拉力持續時間為1±0.5秒。
4、試驗后要求：
① 連接器/插頭連接器應無損壞。
注:對于有角度的連接器/插頭連接器,力不在軟線入口的相反方向施加。
表12 橫向拉力試驗所施加的拉力值
|
額定電流 A |
拉力（±5%） N |
|
2.5 |
6 |
|
6 |
35 |
|
10 |
35 |
|
16 |
50 |
1. 如有必要,要防止連接器/插頭連接器從器具輸入插座/器具輸出插座中脫出,但應在器具插入插座/器具輸出插座的內自由移動。
7、試驗后,連接器/插頭連接器應無損壞,試樣應符合16.3的要求
GB17465.1-2022標準第23.6.3 橫向拉力試驗
1、連接器/插頭連接器的前面部件夾在試驗夾具上。

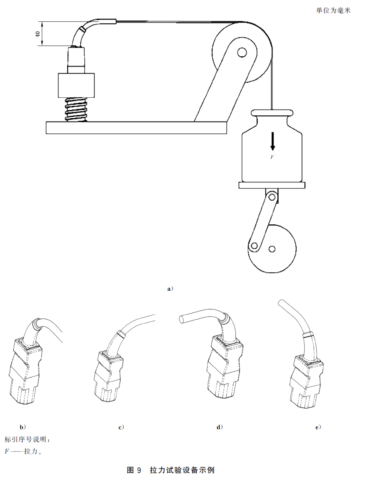

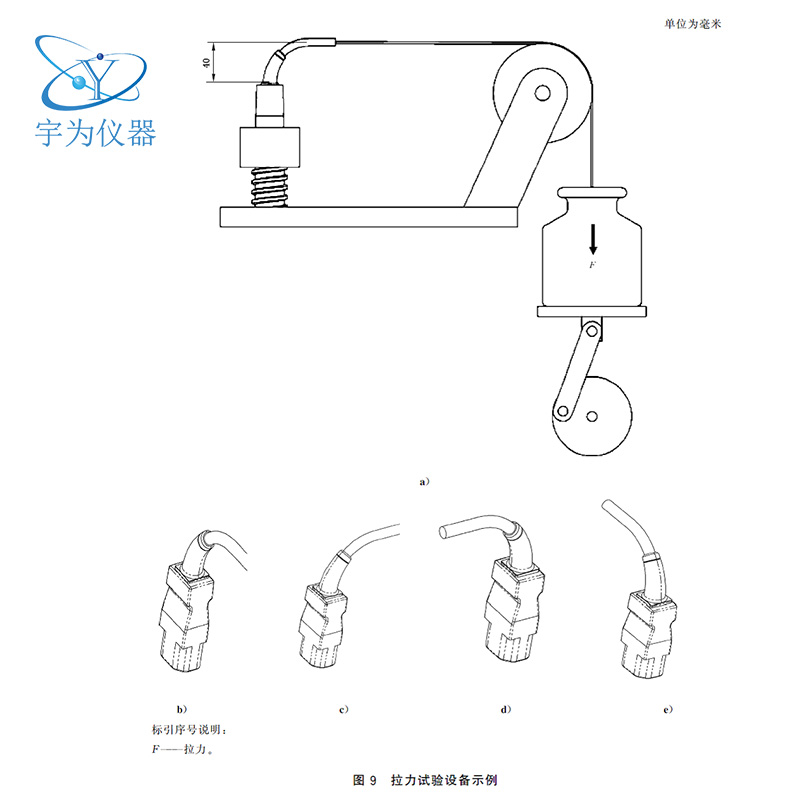

2、沿四個方向、按步驟以(90士5)°向連接器/插頭連接器電纜施加與插合面平行的表13 所示的橫向拉力,如圖9 b)~圖9e)所示。
3、在每一個方向上,作用力保持60s。
4、對于有角度的連接器/插頭連接器,力不在軟線入口的相反方向施加。
表13 拉力試驗值
|
A |
N |
N |
|
0.2 |
50 |
25 |
|
A |
N |
N |
|
2.5. II類設備 |
50 |
50 |
|
2.5. I 類設備 |
75 |
75 |
|
6 |
75 | 75 |
|
10 |
100 | 75 |
| 16 | 100 | 100 |
