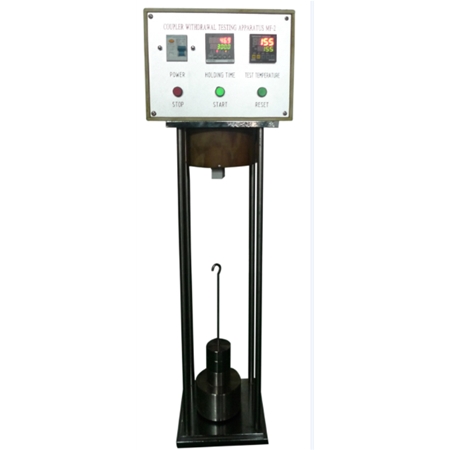

耦合器拔出力試驗裝置YW-1114
所屬類別：耦合器檢測儀器
- 售后QQ：
- 售后QQ：
咨詢熱線：13642619439
詳細內容
符合標準：
用途：
試樣范圍：
各種家用和類似用途的器具耦合器
結構及功能：
該裝置由控制柜、安裝板、加熱裝置、器具輸入插座（標配10A耐熱，10A耐酷熱及16A耐酷熱）、砝碼掛鉤、補充砝碼及主砝碼組成。
測試方式：
首先，將器具輸入插座固定至加熱裝置C的底板上，確保插座的銷軸垂直且插銷自由端朝下。這一步是為了模擬耦合器在實際使用中的方向和位置。
根據被測試的耦合器試樣規格，選擇相應的主砝碼以及附加砝碼，以用于測量拔出力。
將所選的連接器試樣正確插入到固定的器具輸入插座中。確保連接穩定，以便準確測量拔出力。
對于需要在熱狀態或酷熱狀態下進行測試的連接器，需要開啟加熱功能，并將溫度設定在規定的溫度。待溫度達到設定值后，方可開始最大拔出力試驗。
懸掛所選的主砝碼于連接器電線末端，確保連接器在懸掛砝碼時保持穩定，避免搖動。然后允許補充砝碼從5CM的高度跌落在主砝碼上，觀察并記錄連接器是否保留在器具輸入插座中。此步驟旨在模擬和測量在特定條件下，連接器被意外拉扯時的拔出力。
如果連接器在砝碼的沖擊下脫落，說明其拔出力未能滿足標準要求，可能需要對耦合器設計進行調整。反之，如果連接器未脫落，則表明其在測試條件下具備足夠的保持力，符合安全使用標準。
技術參數:
電源：220V,50/60HZ
耦合器最大最小拔出力選配表
|
連接器的類型 |
拔出力N |
|
|
多插銷量規最大值 |
單插銷最小值 |
|
|
0.2A 2.5A 6A 10A |
50 |
1.5 |
|
16A |
60 |
2 |
耦合器最大拔出力砝碼搭配表
|
最大拔出力 |
主砝碼 |
補充砝碼 |
|
50N |
45N（帶鉤） |
5N |
|
60N |
45N（帶鉤）+4N+5N |
6N |
|
注：砝碼掛鉤計入45N砝碼重量中 |
||
耦合器最小拔出力砝碼搭配表
|
最小拔出力 |
砝碼 |
|
1.5N |
1.5N砝碼及10A火線或地線單級插銷 |
|
2N |
2N砝碼及16A火線或地線單級插銷 |
|
注：單級插銷重量計入對應砝碼重量中 |
|
10A耐熱、10A耐酷熱及16A耐酷熱為加熱量規，其他為冷條件測試量規，量規另外選配。
