符合標準:
GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第21.2條
GB4943.1-2011第2.10.8.4條
IEC60335-1
IEC60950
用途:
進行劃痕試驗以測試家電及類似產品中固體絕緣的易觸及部件或印制板的強度,以確保其能夠抵御鋒利工具的刺穿。
試樣范圍:
家用電器,印刷電路板
結構及功能:

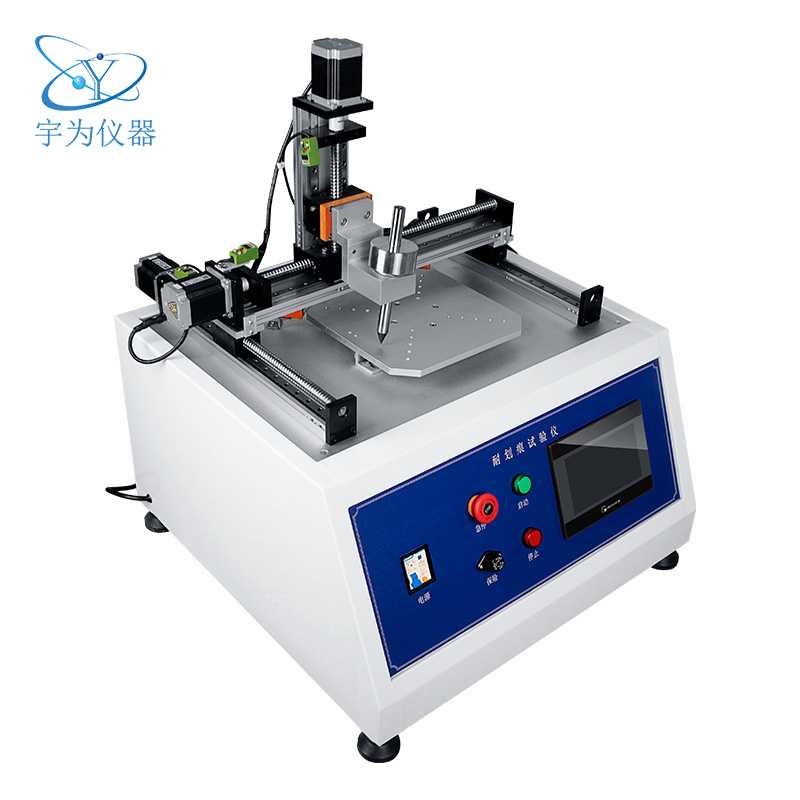

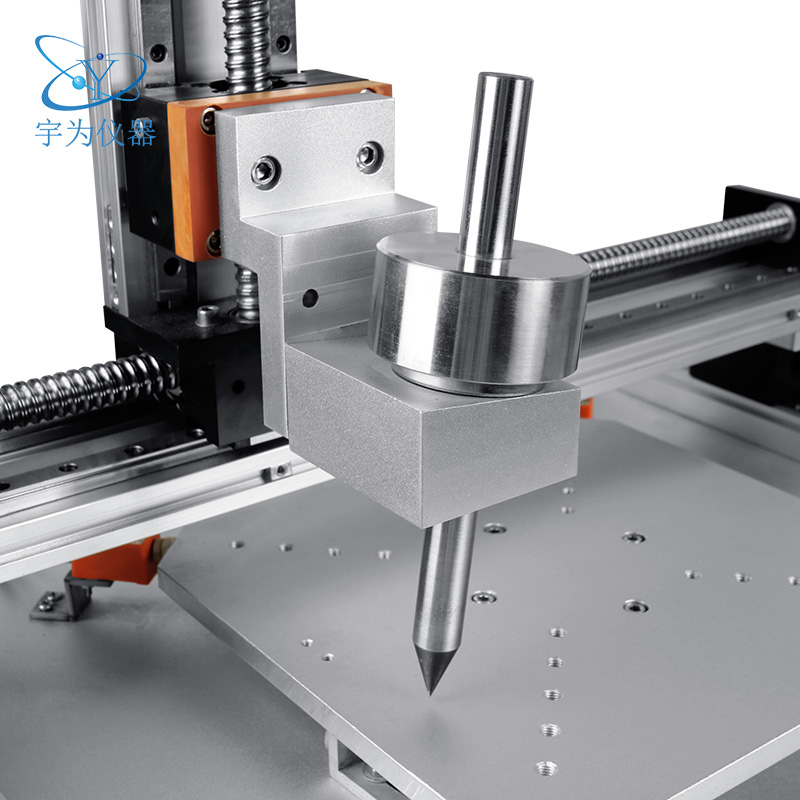

1、使用淬硬的鋼針進行劃痕測試。
2、針尖為錐形,頂角為40°,尖端倒圓并拋光,倒圓半徑為0.25mm±0.02mm。
3、劃痕沿五對導電部分進行,包括中間的間隔,該間隔是在試驗中承受電位梯度最大的部位。
4、進行劃痕測試時,針頭與水平面的夾角保持在80-85°,劃痕速度為20mm/s±5mm/s。
5、鋼針施加適當負載,以確保沿其軸線方向施加10N±0.5N的力。
6、各劃痕之間的間隔至少為5mm,并且與樣品之間的距離也至少為5mm。

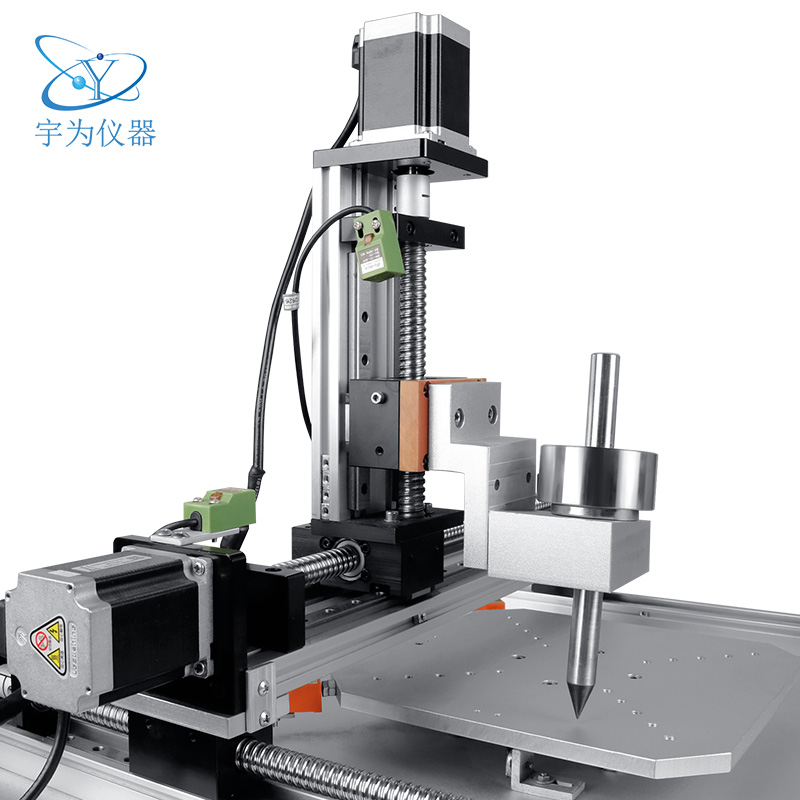

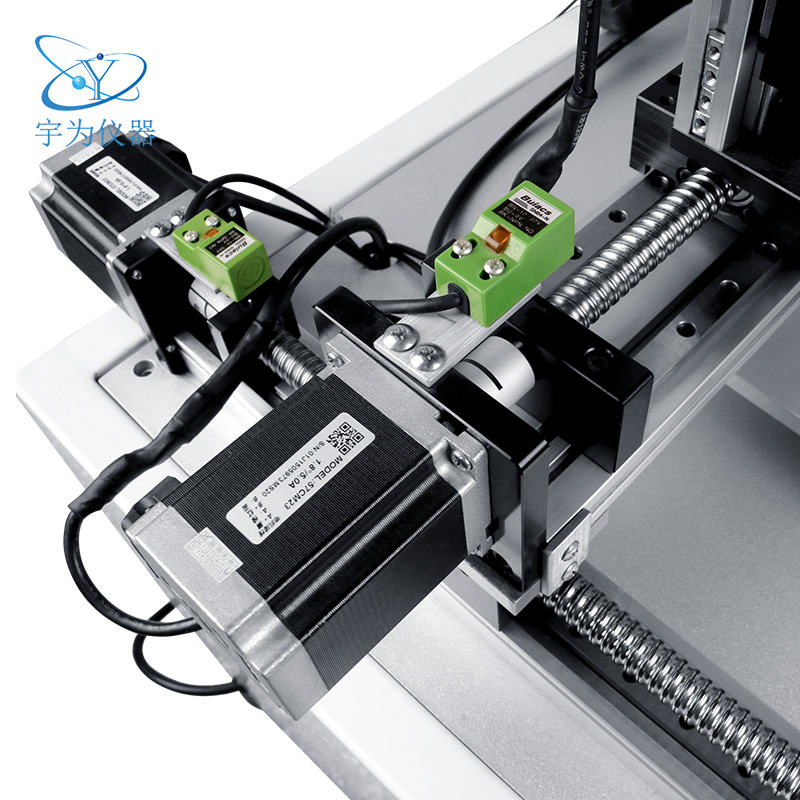

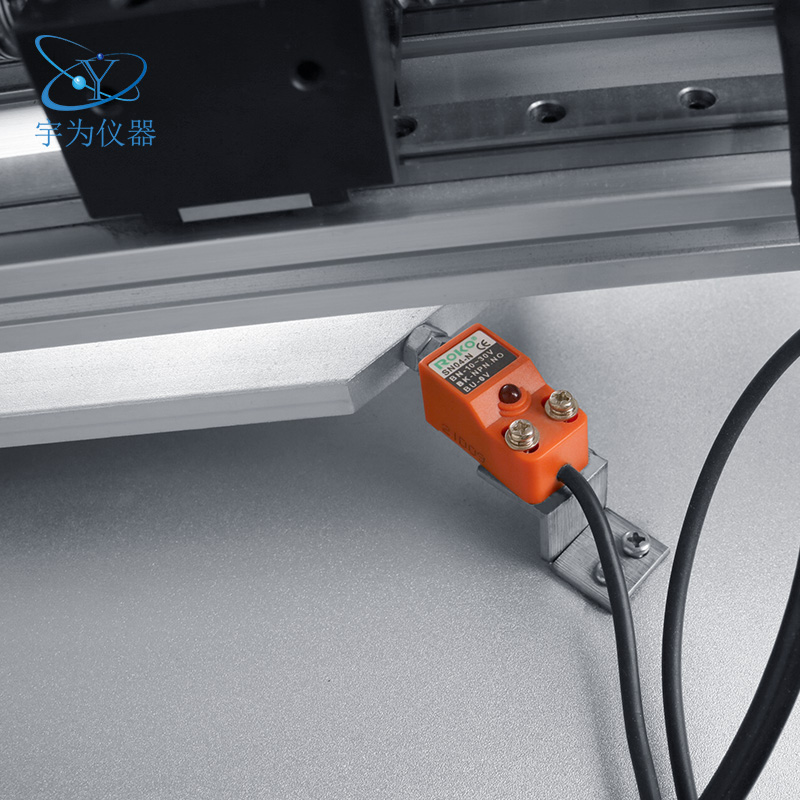

7、設備采用PLC和觸摸屏控制系統(tǒng),由步進電機驅動。
8、劃痕距離、次數和速度均可預設。
9、旋轉試樣托盤90°自動旋轉功能可輕松實現縱橫兩個方向的劃痕測試。
技術參數:
1、電源220V/50HZ

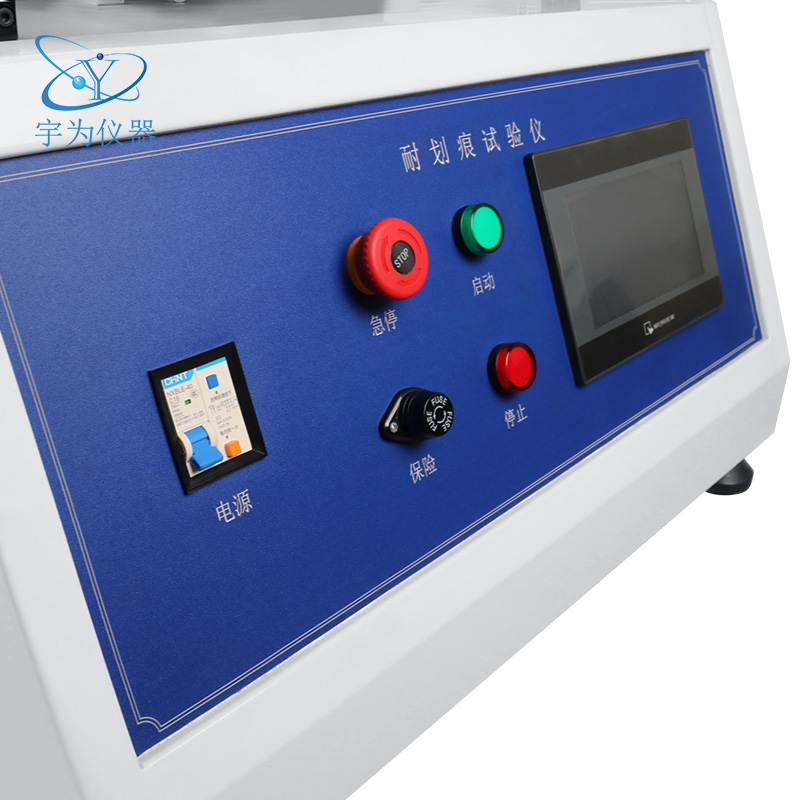

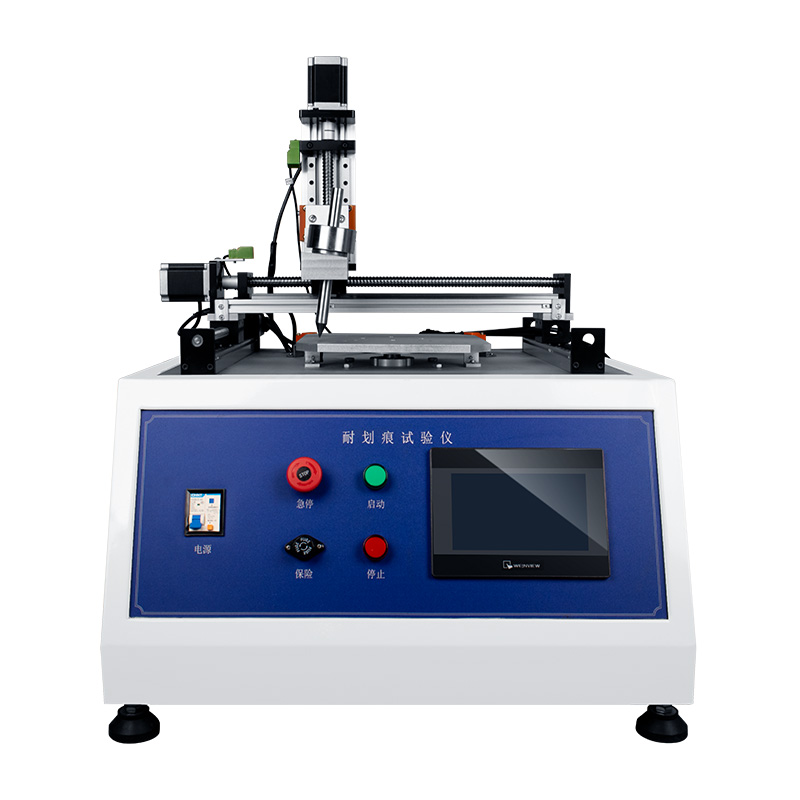

2、控制:PLC電氣控制,7寸彩色觸摸屏操作,步進電機驅動
3、工位:單工位
4、劃痕針頭圓角:R0.25±0.02mm,
5、鋼針頂角:40°
6、劃痕速度:20±5mm/s,可預置
7、劃痕壓力:10N±0.5N
8、劃痕間距:0-50mm,可預置
9、劃痕角度:80-85°,夾具固定

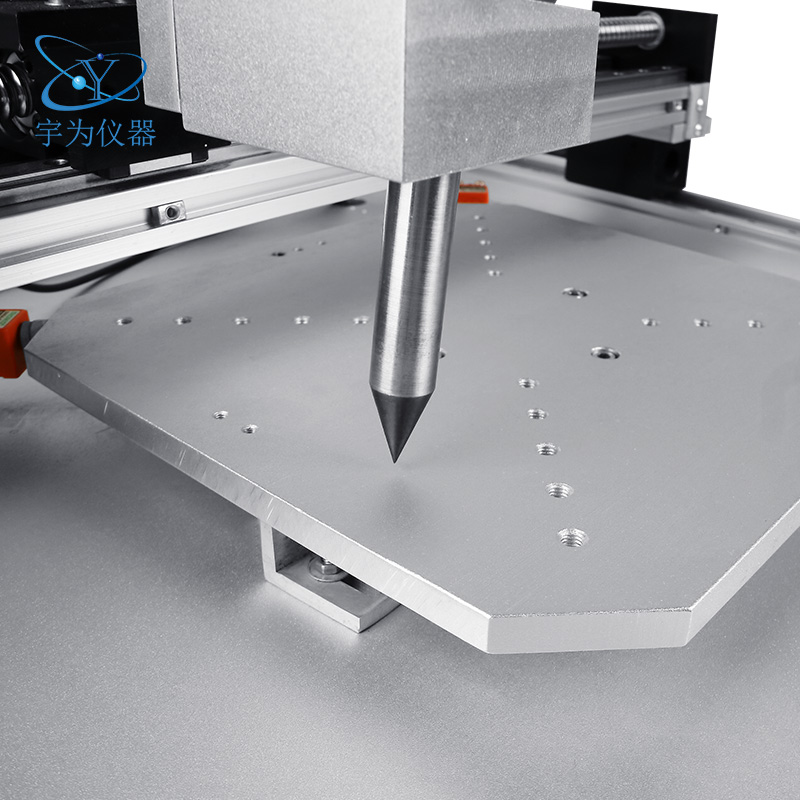

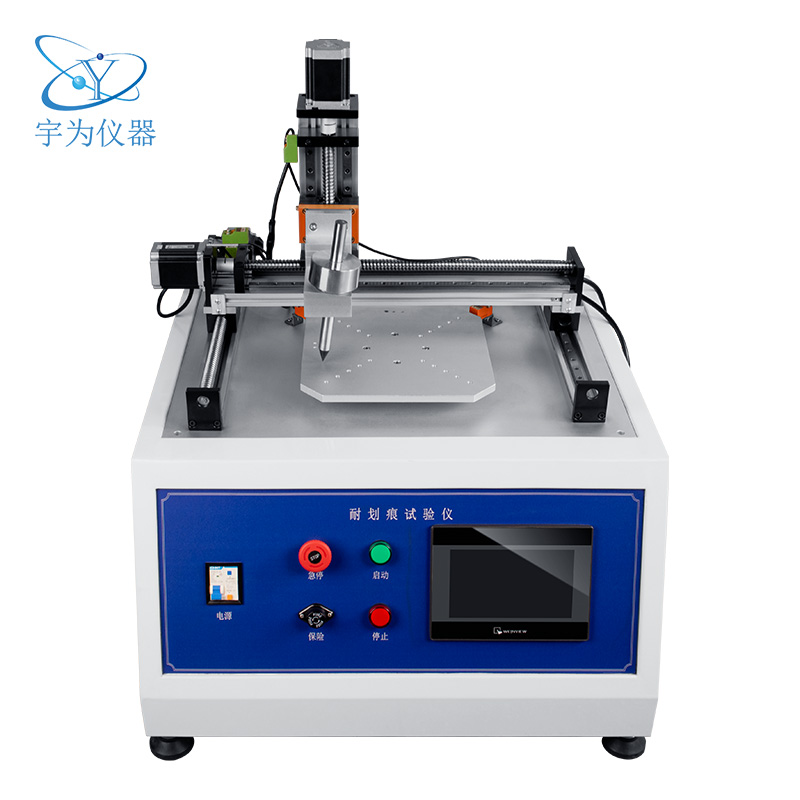

10、試樣托盤:可90°旋轉,多安裝孔,適用不同試樣安裝
11、可選配30N±0.5N耐壓裝置
