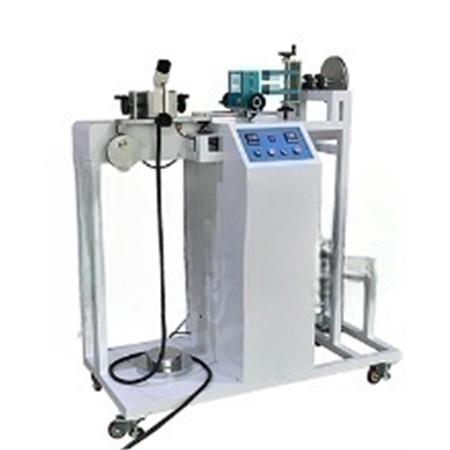

充電樁電纜拉扭力試驗裝置
所屬類別：充電樁測試儀器
- 售后QQ：
- 售后QQ：
咨詢熱線：13642619439
詳細內容
符合標準及條款
GB/T20234.1-2015《電動汽車傳導充電用連接裝置 第1部分：通用要求》第7.14
GB/T11918.1-2014《工業用插頭插座和耦合器 第1部分：通用要求》第23.3章
IEC62196-1：2014 《Plug,socket-outlets,vehicle couplers and vehicle inlets–Conductive charging of electric vehicle-Part1:Charging of electric vehicles up to 250A a.c and 400A d.c》clause 7.11 and clause 7.14
IEC60309-1：2012《Plug,socket-outlets and couplers for industrial purposes–Part1:General requirements》clause 23.3
試樣及限制：
電動汽車充電接口、工業插頭插座和耦合器
試驗用途:
用于測試充電車輛插頭插座連接電纜附件承受規定拉力及力矩的耐受能力
測試原理:
拉力實現采用單相調速電機驅動偏心輪機構，電機速度可調，確保每次施加拉力時間準確；扭力實現采用氣缸、托盤、砝碼和時間繼電器。
結構及特點:
采用砝碼施加拉力，砝碼與扭力力臂實現扭矩。采用預置數計數器、數顯時間繼電器控制施加拉力次數及扭矩試驗時間，試驗次數或試驗時間到達設備自動停止，試驗后充電槍連接器軟纜的允許最大位移不得超過標準要求值。
技術參數：
|
操作方式 |
按鍵操作 |
|
驅動方式 |
電機及氣缸 |
|
拉力砝碼 |
50N、60N、(110N共用)各1個，40N、100N各2個可測試160N、200N、240N、250N、500N |
|
扭矩砝碼 |
6N、7N、12N、15N、23N、(110N共用)各1個，可測試0.6N.m、0.7N.m、1.2N.m、1.5N.m、2.3N.m、11N.m |
|
扭力臂 |
100mm(Ф200mm) |
|
受拉頻率 |
1次/s |
|
拉力次數 |
1-9999次，可預置，默認100次 |
|
扭矩施加時間 |
0-99H59M59S,可預置，默認1min |
|
夾具 |
通用夾具一套 |
|
工作電源 |
AC220V±10%，50-60Hz，1KW |
|
工作溫度 |
0-40℃ |
|
濕度 |
30%-90% |
|
外型尺寸 |
約W1600*D500*H1135mm |
|
重量 |
約100kg |

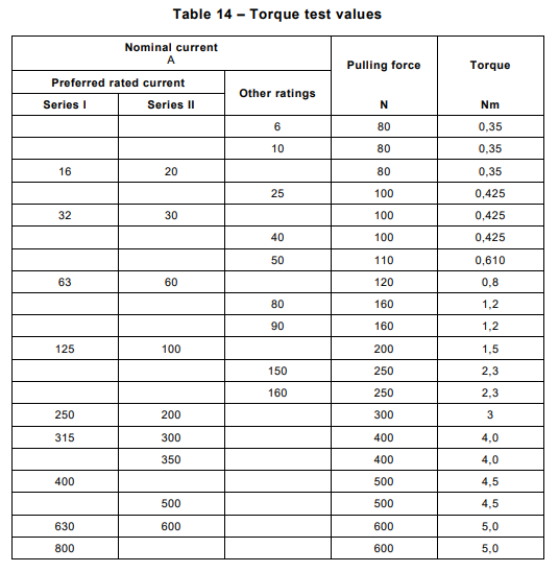

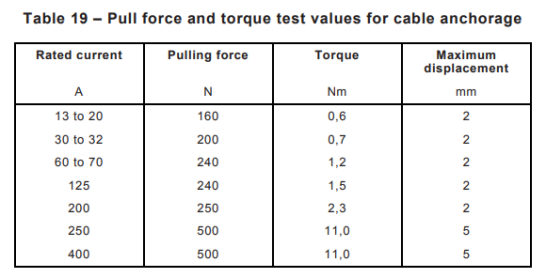

10、試樣拉力扭矩搭配表
