符合標準:
IEC62196-1圖9標準要求,客人提供圖紙定制。
用途:

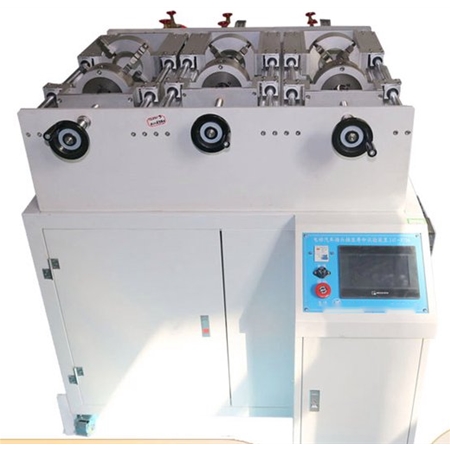

充電樁插拔力試驗裝置是一種專門設計用來測試電動汽車充電連接器(包括充電樁、供電插頭、供電插座、車輛插頭和車輛插座)的插拔力的裝置。
還用于進行充電接口的插入和拔出試驗,確保無聯鎖裝置的電器附件具有足夠的分斷能力。
技術參數:
1、控制方式:PLC觸摸屏控制
2、工位:單工位
3、驅動方式:氣動
4、功能:試樣插拔測試和橫向拉力測試
5、試樣范圍:充電樁插頭及插座
6、試驗次數:0-99999次,
7、行程:可預置(一個行程是插頭或器具輸入插座的一次插入或一次拔出)
8、拔出速度:0.8±0.1m/s
9、接觸時間:2-4s(可預置)要求接觸時間不多于4s但不少于2s
10、試驗行程:大于50mm(兩個電器附件距離)
11、試驗速率:可調
12、多功能試驗夾具:方便試驗
