插頭插座插銷類檢測儀
插銷壓力試驗裝置 YW-3144
所屬類別：插頭插座插銷類檢測儀器
- 售后QQ：
- 售后QQ：
咨詢熱線：13642619439
詳細內容
符合標準：

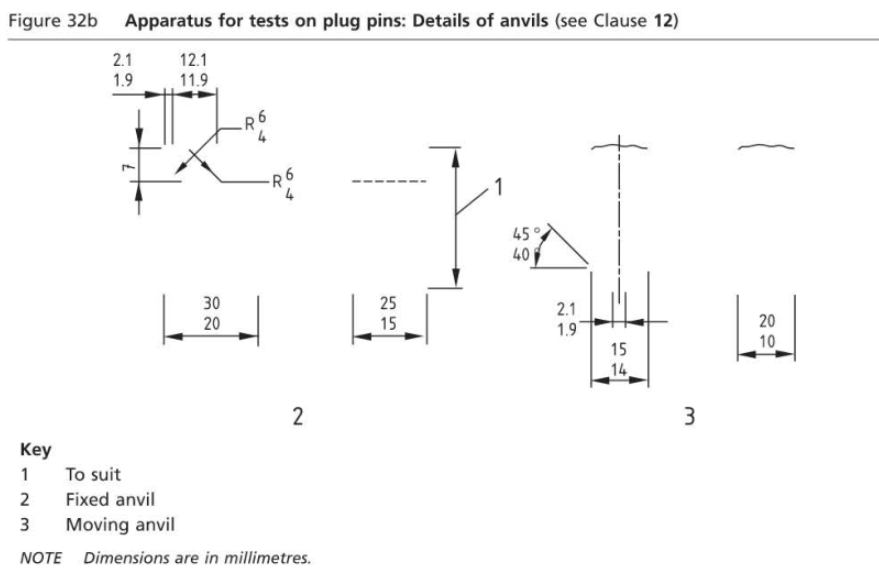

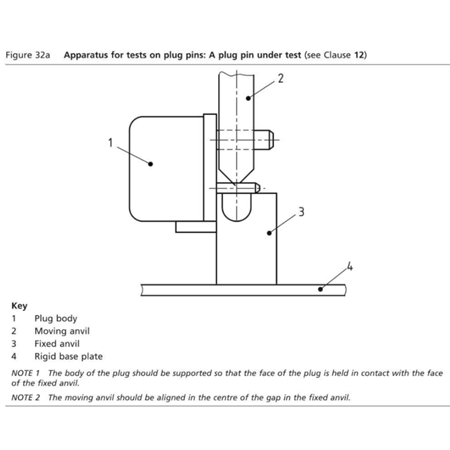

BS1363-1-2023第13.9.4.1條要求（圖32a、圖32b）
用途：
適用于對插銷進行壓力試驗。
技術參數：
壓力裝置設備應放置在穩定的平臺上，通過調整設備上支撐腳保持設備水平（水平儀客戶自備），并采用砝碼進行壓力測試。參數如下：
1、被檢測插銷厚度調整范圍：0~5mm
2、基礎砝碼重量：4330-40 g
3、配重砝碼重量：3060-30 g
4、壓力大小：1100-10 N
操作方法：
1、調整斜面板調整至最外位置（壓槽處于最低位置），然后通過轉動調整螺母焊件調整支撐螺柱高度，使壓桿焊件上平面處于水平狀態。
2、松開固定壓槽的螺釘，將插銷放置在壓槽上，然后順時針轉動專用螺釘使插銷上升被壓頭輕輕壓位后將固定壓槽的螺釘擰緊。
3、將帶鉤基礎砝碼鉤住壓桿端部的掛鉤環內，保持砝碼穩定無晃動后，松開調整螺母焊件使支撐螺柱下降離開壓桿焊件不少于30mm。
4、將兩件配重砝碼依次加在基礎砝碼上，使總壓力達到1100N穩定重量不少于1min，被測插銷變形速度不應大于10mm/min。
5、取下所有砝碼，用調整螺母焊件使支撐螺柱將壓桿焊件頂起，將試驗樣品取出，按要求檢查被測試驗樣品是否合格。
設備共備有兩套不同規格的壓頭和壓槽，適用于不同規格的插銷使用，具體更換方法如下：
1、拆除壓頭上部的銷軸，將壓頭從上部取出，更換壓頭并從上部插入后再將銷軸裝入固定好（注意壓頭方向）。
2、拆除壓槽固定螺釘，更換壓槽，將固定螺釘重新裝回即可。
砝碼配重：
設備壓力產生采用砝碼配重，為減少砝碼重量，減輕操作人員勞動強度，設備采用杠桿原理將砝碼重量放大，保證加載重量為1100N（112.24kg），數據如下：
1、壓頭重量（重量放大比例1：1）
壓頭重量為0.3 kg，根據重量放大比例，實際產生壓力為0.3 kg
2、壓桿焊件重量（重量放大比例1：4.86）
壓桿焊件重量為1.53 kg，根據重量放大比例，實際產生壓力為0.31×4.86=7.44 kg
3、基礎砝碼重量（重量放大比例1：10）
基礎砝碼重量為4.33 kg，根據重量放大比例，實際產生壓力為4.33×10=43.3 kg
4、配重砝碼重量（重量放大比例1：10）共2件
配重砝碼重量為3.06 kg，根據重量放大比例，實際產生壓力為3.06×10=30.6 kg
兩件共計壓力為30.6×2= 61.2 kg
以上各項所產生的總壓力為：0.3+7.44+43.3+61.2=112.24 kg=1100N
注：
1、省略各件重量放大比例的計算
2、采用1件配重砝碼和基礎砝碼時總壓力為：800 N
