插頭插座插銷類檢測儀

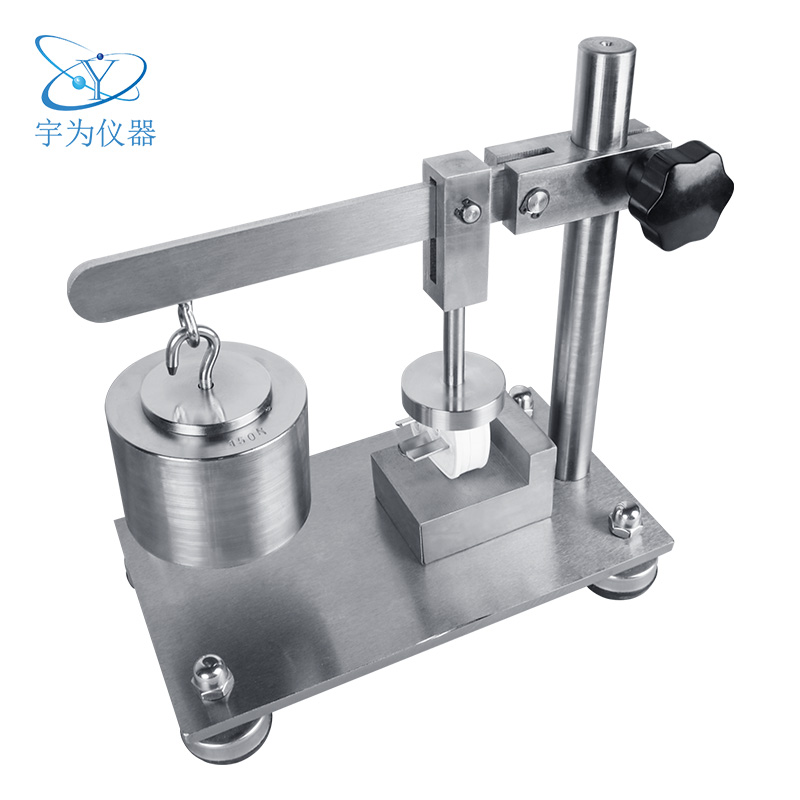

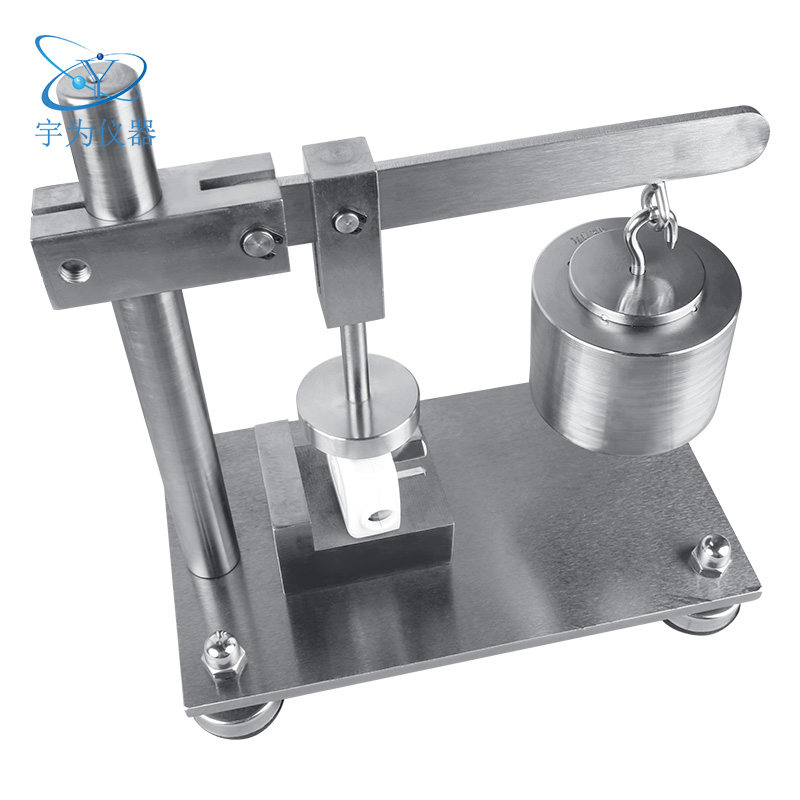

插頭壓力試驗裝置 YW-3146
所屬類別：插頭插座插銷類檢測儀器
- 售后QQ：
- 售后QQ：
咨詢熱線：13642619439
詳細內容
符合標準：
EN50075-1991第13.1條要求（圖7）
用途：
適用于對插頭進行壓力試驗。
操作方法：

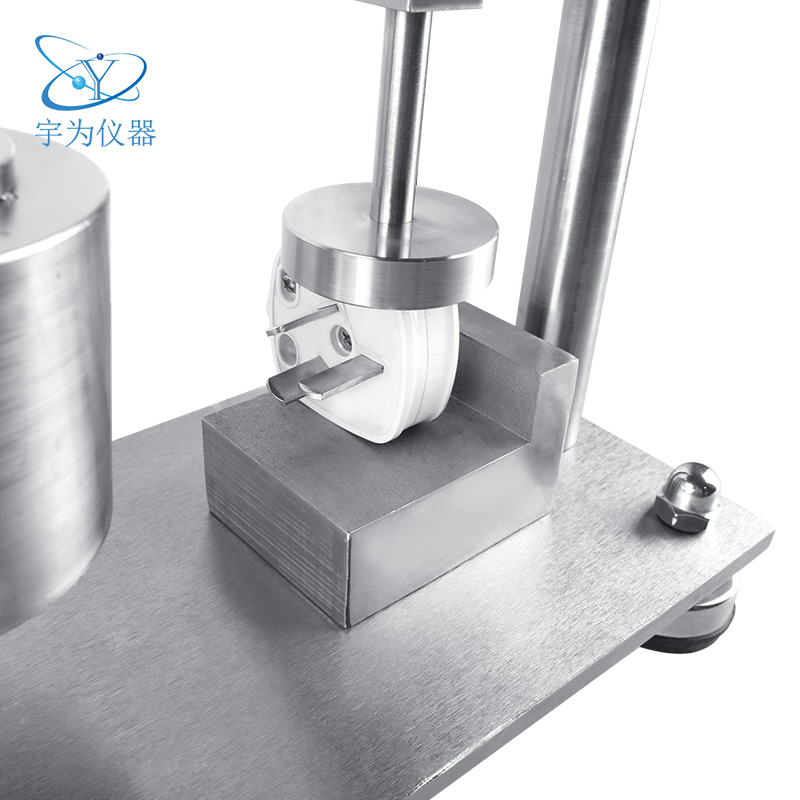

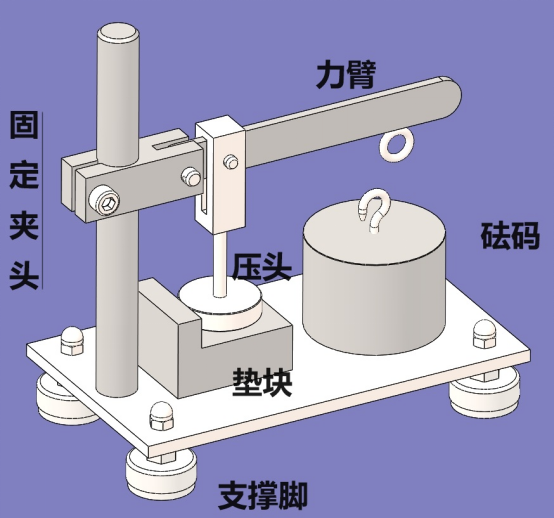

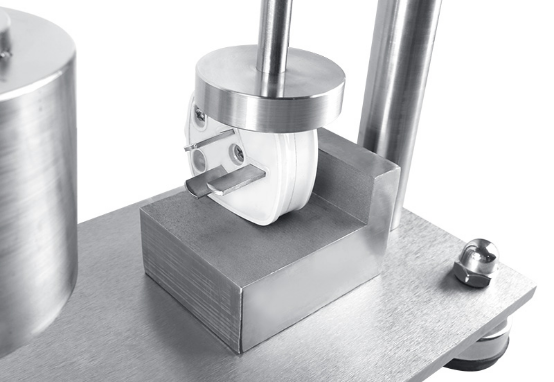

1、固定夾頭升至合適高度預固定（壓頭與墊塊距離略大于被測試驗樣品厚度），然后將試驗樣品放在鋼制壓頭和墊塊之間。

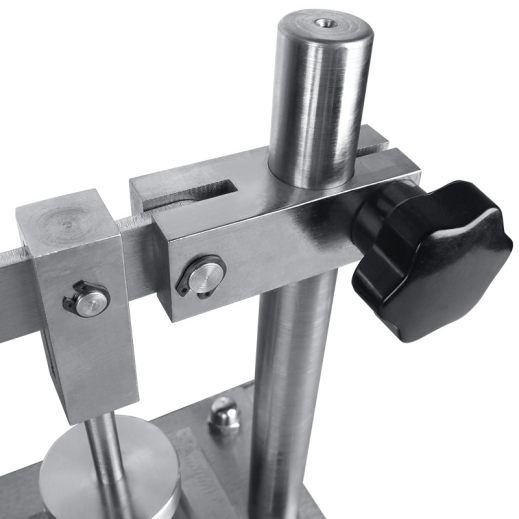

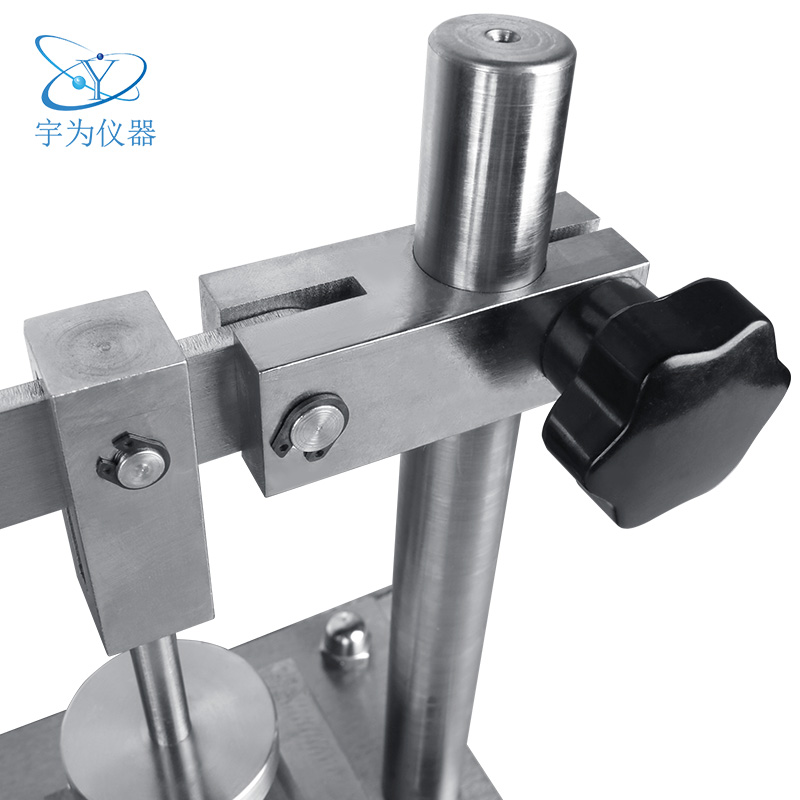

2、觀察力臂上平面是否水平，通過調整固定夾頭的上、下位置保證力臂處于水平位置時將固定夾頭擰緊。
3、將帶鉤砝碼鉤住力臂端部的掛鉤環內，保持砝碼穩定無晃動狀態5min。
4、取下砝碼，將試驗樣品取出，按要求檢查被測試驗樣品是否合格。
技術參數：
壓力裝置設備應放置在穩定的平臺上，通過調整設備上支撐腳保持設備水平（水平儀客戶自備），并采用砝碼進行壓力測試，保壓時間采用秒表（客戶自備）計時。其具體技術參數如下：
1、被壓插頭高度調整范圍：0~80mm

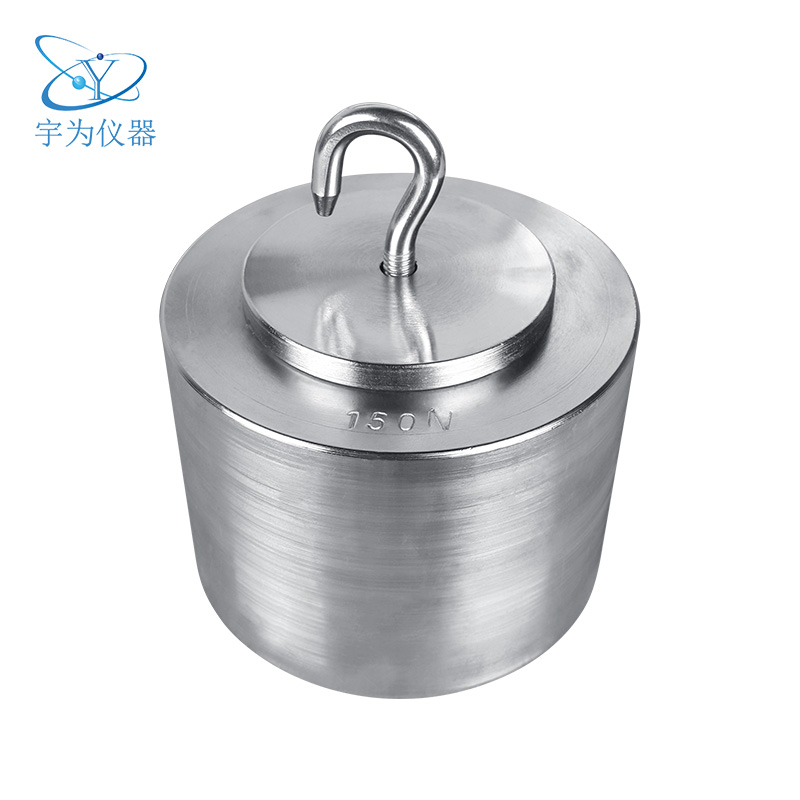

2、壓力砝碼重量：2700g±10g，φ84.5mm，高98mm
3、壓力大小：150N
4、受壓時間：5min
5、尺寸：長265×寬150×高270mm
6、重量：2.838kg
砝碼配重：
設備壓力產生采用砝碼配重，為減少砝碼重量，減輕操作人員勞動強度，設備采用杠桿原理將砝碼重量放大，保證加載重量為150N（15.31 kg），數據如下：
1、壓力頭焊件重量（重量放大比例1：1）
壓力頭焊件重量為0.4 kg，根據重量放大比例，實際產生壓力為0.4 kg
2、力臂焊件重量（重量放大比例1：3）
力臂焊件重量為0.24 kg，根據重量放大比例，實際產生壓力為0.72 kg
3、砝碼重量（重量放大比例1：5）
砝碼重量為2.84 kg，根據重量放大比例，實際產生壓力為14.2 kg
以上各項所產生的總壓力為：
0.4+0.72+14.2=15.32 kg=150.14 N（實配至150N）
注：省略各件重量放大比例的計算
