插頭插座插銷類檢測儀
開關插頭插座壽命試驗機YW-1194
所屬類別：插頭插座插銷類檢測儀器
- 售后QQ：
- 售后QQ：
咨詢熱線：13642619439
詳細內容
符合標準：
GB2099.1-2008第20及21條款
GB15092.1
GB16915.1
IEC60884-1
IEC61058-1
IEC60669-1
用途：
用于家用和類似用途固定式電氣裝置的開關、插頭插座、耦合器進行通斷能力、分?jǐn)嗳萘亢驼２僮鲏勖鼫y試
目的：
考核開關及插頭插座是否能經得起正常使用中出現機械損壞及電氣疲勞破壞，以及有無出現觸頭粘連現象或長期閉合或斷開現象，檢驗其有無過度磨損和產生其他有害后果。
試樣范圍：
家用或類似用途的開關、插頭、插座、耦合器
結構及功能：
1、采用鋁合金機架，不銹鋼封板。
2、由伺服電機驅動，精密滾珠絲桿及同步帶傳動，7寸彩色觸摸屏操人性化作及強大的數顯功能，PLC控制系統。可做按鈕開關、撥動開關、蹺板開關、旋轉開關和插頭插座壽命測試
3、配上負載（電阻性、電感性、電容性）可做加載試驗，并設有相應的控制系統。
4、可預置試驗次數、導通電流時間（開門時間）、試驗速率、試驗行程和旋轉角度（最多可設15個角度）。帶有電流顯示功能，能顯示試樣的導通電流。
技術參數:
1、電源 AC220V±10%/50HZ
2、操作界面 7英寸彩色LCD觸摸屏
3、驅動方式 伺服電機+滾珠絲桿/同步帶或者氣動
4、控制系統 PLC控制
5、型號參數對照表（可提供定制）
|
參數/型號 |
YW-1194 |
YW-1194A |
YW-1194B |
YW-1194C |
|
工位 |
六工位，三工位線性， 三工位旋轉，同步控制 |
二工位，線性同步控制 |
二工位，一個線性工位，一個旋鈕工位，獨立控制 |
三工位，氣動，獨立控制 |
|
試樣范圍 |
按鈕開關、蹺板開關、撥動開關、旋轉開關、插頭插座 |
按鈕開關、蹺板開關、撥動開關、插頭插座 |
按鈕開關、蹺板開關、撥動開關、旋轉開關、插頭插座 |
按鈕開關、蹺板開關、插頭插座 |
|
試驗次數 |
0-999999次，可預置 |
0-999999次，可預置 |
0-999999次，可預置 |
0-999999次，可預置 |
|
導通時間 |
0-99.9s，可預置 |
0-99.9s，可預置 |
0-99.9s，可預置 |
0-99.9s，可預置 |
|
線性行程 |
0-100mm，可預置 |
0-100mm，可預置 |
0-100mm，可預置 |
100mm |
|
旋轉角度 |
0-360°，可預置 |
- |
0-360°，可預置 |
- |
|
試驗速率 |
15次/min、7.5次/min、30次/min |
15次/min、7.5次/min、30次/min |
15次/min、7.5次/min、30次/min |
15次/min、7.5次/min、30次/min |
|
試樣夾具 |
XYZ三軸夾具 |
XYZ三軸夾具 |
XYZ三軸夾具 |
XYZ三軸夾具 |
|
試驗機構 (多配) |
按鈕開關推桿、撥動開關機構、蹺板開關滑輪機構 |
按鈕開關推桿、撥動開關機構、蹺板開關滑輪機構 |
按鈕開關推桿、撥動開關機構、蹺板開關滑輪機構 |
按鈕開關推桿、蹺板開關滑輪機構 |
|
負載接口 |
6路 |
2路 |
2路 |
3路 |
|
外形尺寸 重量 |
WDW=1090*800*700mm 147kg |
WDW=880*680*700mm 80kg |
WDW=880*680*700mm 80kg |
WDW=880*680*700mm 80kg |
參考圖片：

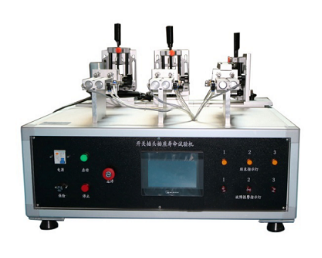

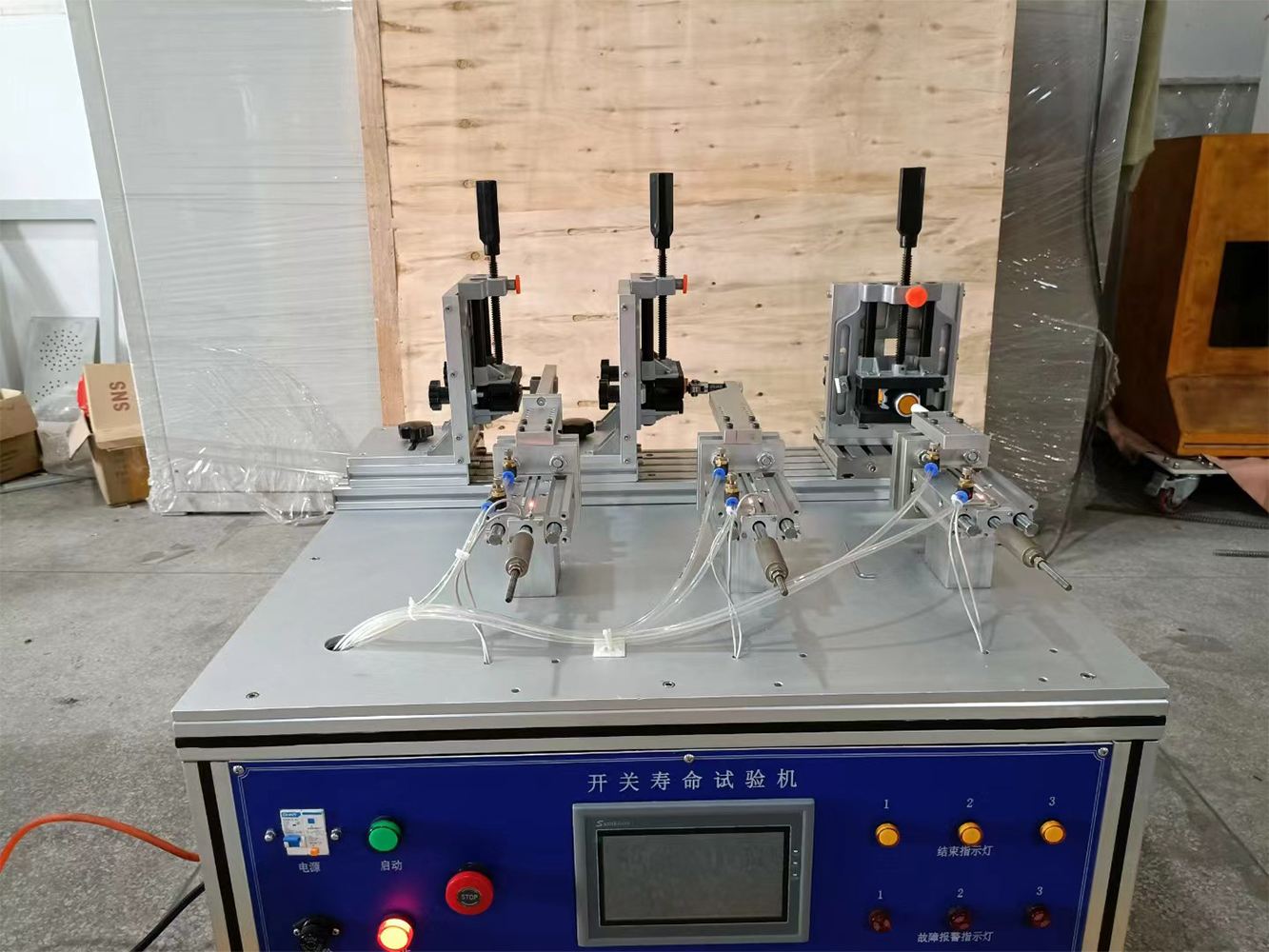

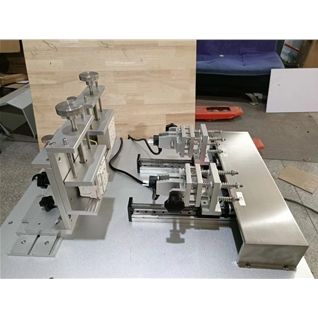

三工位-開關插座壽命試驗機YW-1194
兩工位線性，一工位旋轉-開關插座壽命試驗機YW-1194A
兩工位-開關插座壽命試驗機 YW-1194B

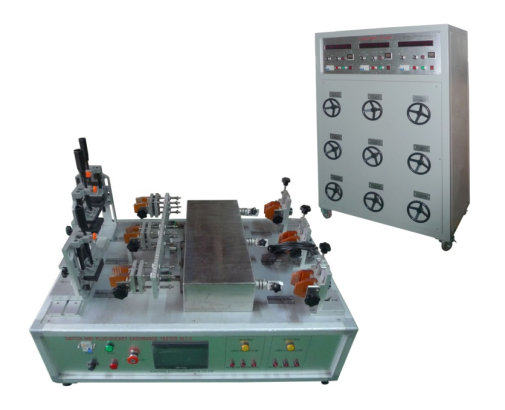

六工位-開關插座壽命試驗機（定制，帶琴鍵開關測試）YW-1194C
六工位-開關插座壽命試驗機（通用款）
