標準:
GB/T 30100-2013《建筑墻板試驗方法》
GB/T 15762-2020 《蒸壓加氣混凝土板》中對試驗設備的要求進行設計制造。
用途:

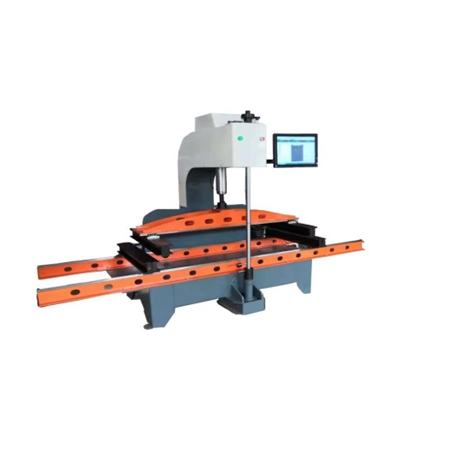

隔墻板抗折試驗機是用來測定均布荷載抗彎荷屋面板、樓板、外墻板、隔墻板等混凝土板機構性能的試驗設備。
主要技術參數:
1、最大試驗力:30KN(精度0.1KN)
2、撓度變化值:0-25mm(精度0.01mm)
3、加壓鋼板寬100mm絲杠行程:≥170mm
4、上支承輥間距50-130cm(可調)
5、下支承輥間距100-240cm(可調)
6、電源:220V
7、功率:1KW
8、加載速度:0-500(N/S)(可調)
9、最大尺寸:240×60×30cm(可調)

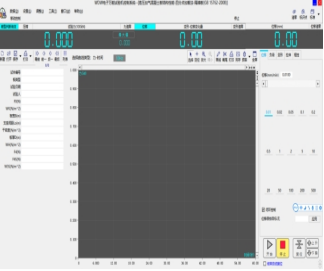

10、恒加載自動計算試驗結果
11、試驗數據儲存
12、自動生成報表
實驗步驟:
1、實驗準備:
1) 本設備可進行均布抗彎承載試驗和集中力四分點加載法試驗。
2) 記錄板規格,系統中新建作業,輸入板的長度、寬度、厚度等參數。
3) 根據試塊長度調整上下夾具位置。
2、板的擺放:
1) 對于屋面板和樓板,受力面應與實際使用相符。
2) 對于外墻板和隔墻板,隨機擺放受力面,力歸零。
3、安裝測量儀器:
1) 使用磁力表座將電子百分表安裝在板長和板寬中部點下方,兩端支撐處,板寬中心點上方
2) 緊貼試塊,數值歸零。
4、開始加載:
1) 啟動試驗機,加載速度為3-5mm/min左右。
5、初裂檢測:
1) 當試塊出現第一道裂縫時,暫停加載。
2) 讀取并記錄以下數據:初裂時的集中力載荷實測值,跨中撓度實測值,兩端支座位移實測值
6、移開電子百分表
7、試驗結束:
1) 記錄破壞時的集中荷載實測值
2) 對于隔墻板,試驗結束。
3) 對于屋面板、樓板、外墻板,繼續加載至出現下表中標志之一時停止加載。
