符合標準:
該裝置符合IEC60968-2015-02第6.2條要求,測試燈在燈座中的彎矩。

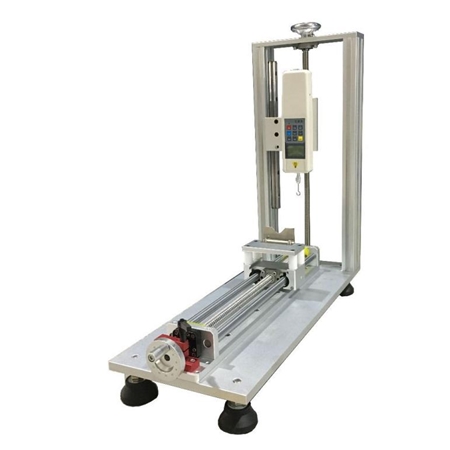

試驗儀結構:
該裝置采用鋁型材框架,配備進口推拉力計(選配)和精密直線導軌組合而成。
燈頭彎矩試驗裝置技術參數:
1、推拉力計0-10N.m,最小刻度0.1N.m,精度±0.3%F.S;
2、升降機構:0-100mm,直線導軌導向,轉盤手動;

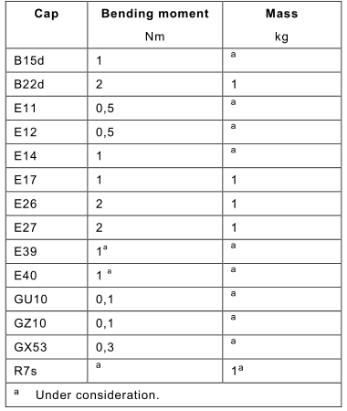

3、彎矩及燈具自身重量見表2
4、力臂:高度尺預先測量
試驗原理:
1、根據下圖,通過左端薄金屬片支撐燈頭,用推拉力計掛住燈的頂端。
2、搖動升降手柄,使推拉力計逐步上升達到燈的水平位置,此時記錄推拉力計顯示的數值。
3、此力值乘以力臂(從燈頭左側支撐點到燈右側頂端連接點的距離),即為燈對燈座施加的彎矩。
4、此彎矩應小于表2規定的彎矩值。
5、注意:燈自身重量應不超過表2規定的重量。
