探針試驗指檢測工具

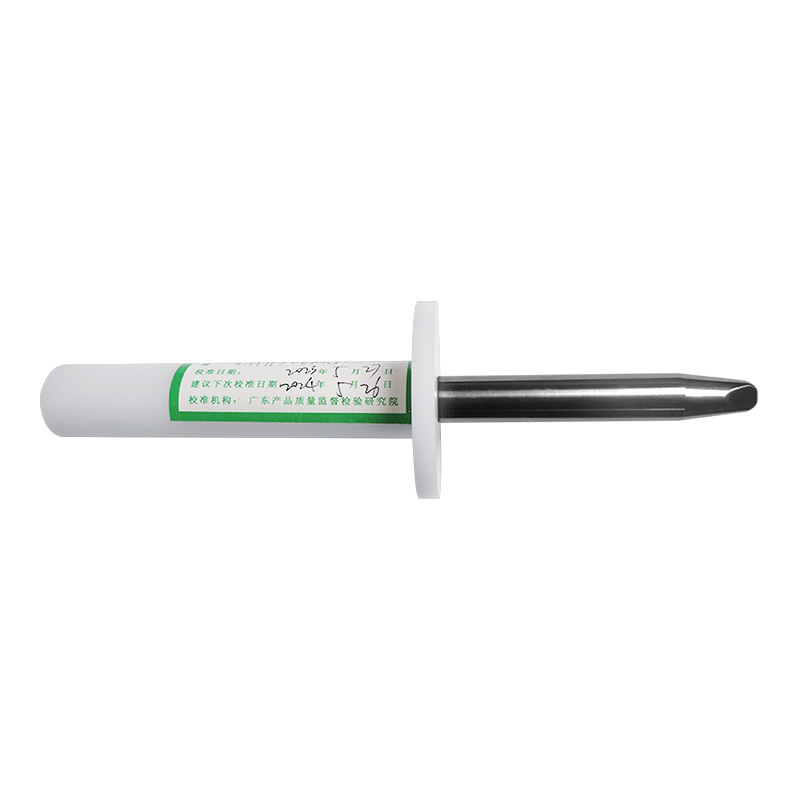

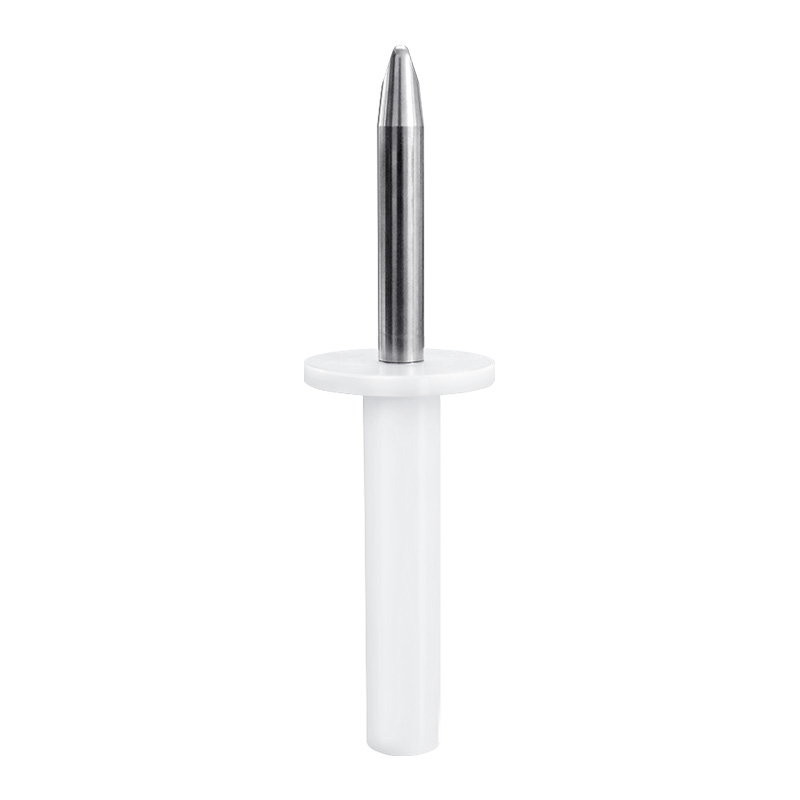

試驗11試驗直指 YW-I07
所屬類別：探針試驗指檢測工具
- 售后QQ：
- 售后QQ：
咨詢熱線：13642619439
詳細內容
符合標準：
1、GB/T16842圖7試具11
2、IEC61032圖7試具11
3、GB2099.1-2008第10.1條
4、IEC60884
5、IEC60598
6、IEC60335
7、IEC60065
8、GB8898
9、GB7000
10、GB4706.1
用途：

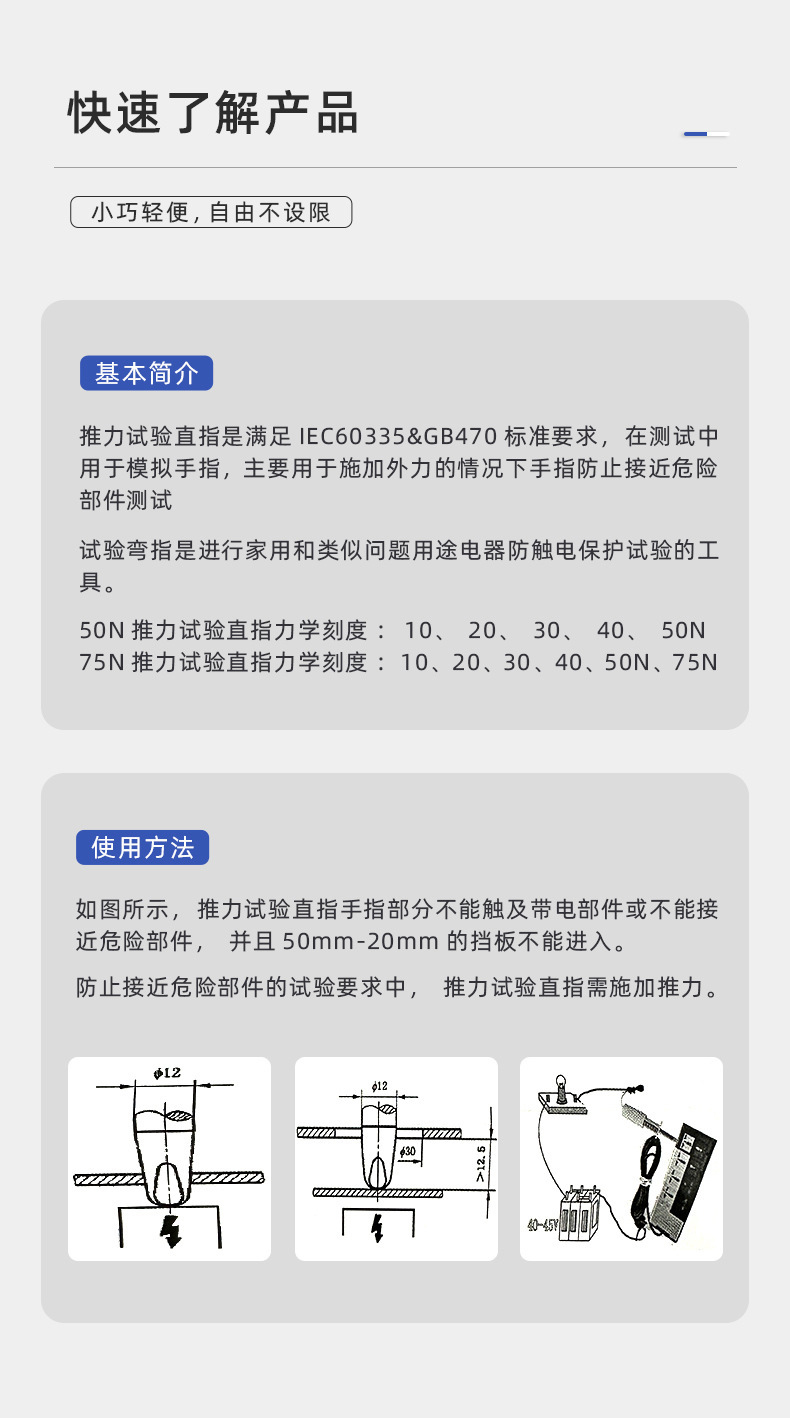

1、推力試驗直指是在測試中模擬手指，主要用于施加外力的情況下手指防止接近危險部件測試，并檢驗產品外殼的孔或外殼內部擋板的機械強度（應力強度）。
2、試驗指是進行家用和類似用用途電器防觸電保護試驗的工具。
試樣范圍：
電器插座或類似電器等危險帶電部件
結構及功能：

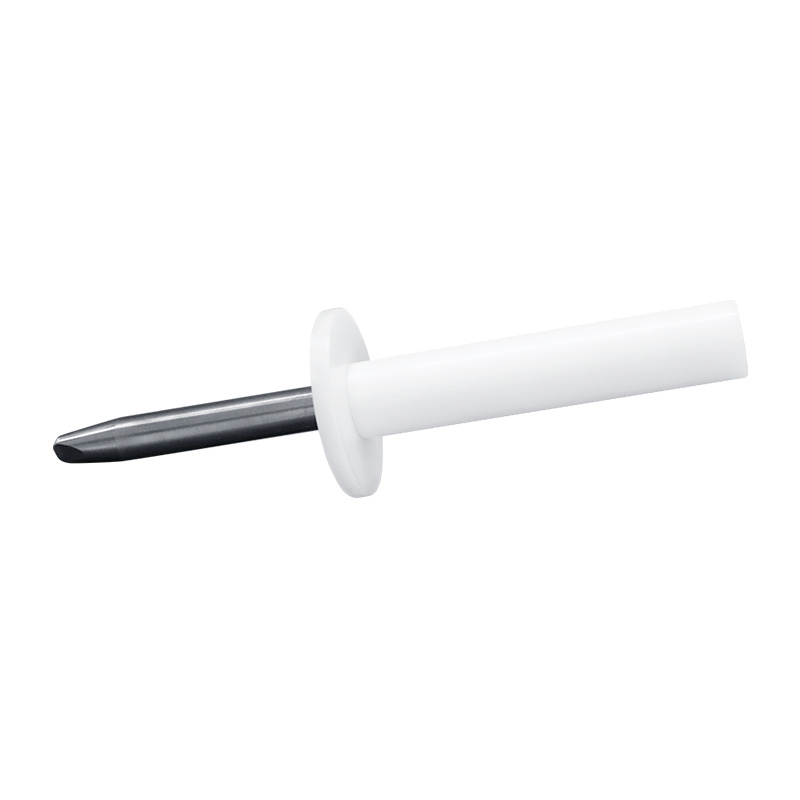

1、尼龍手柄+探針，配接線端子做防觸電試驗。
2、在手柄末端M6螺紋孔（配合推拉力計使用）做外殼防護試驗。
技術參數：
1、產品總長：240MM
2、產品重量280g

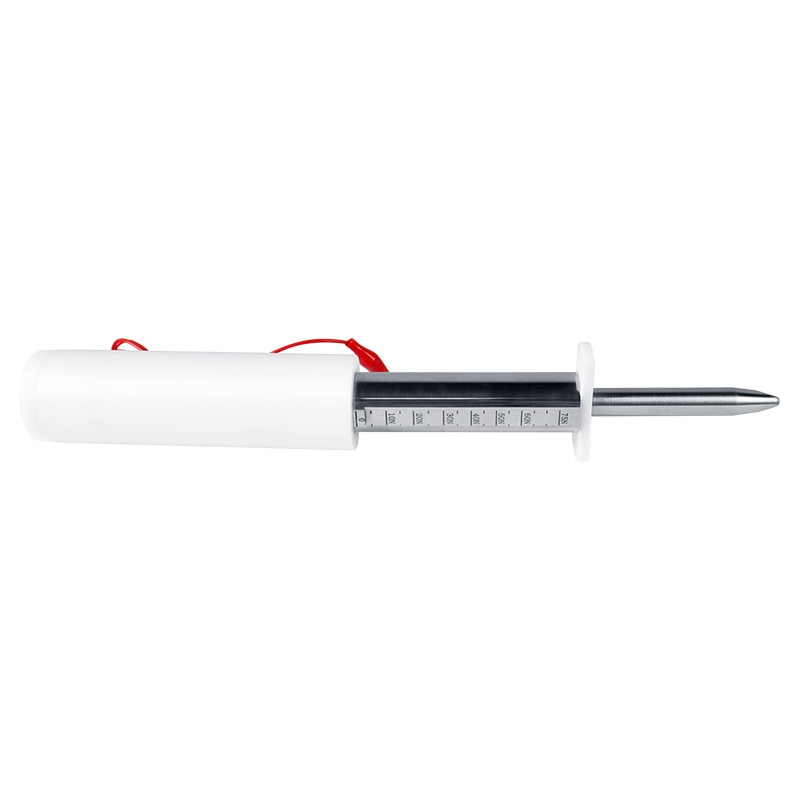

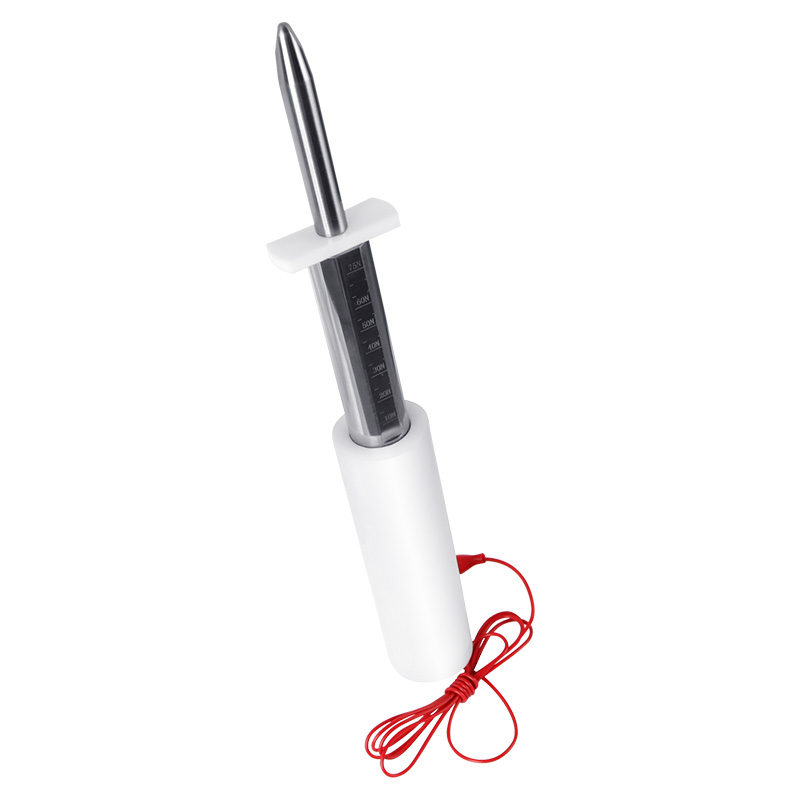

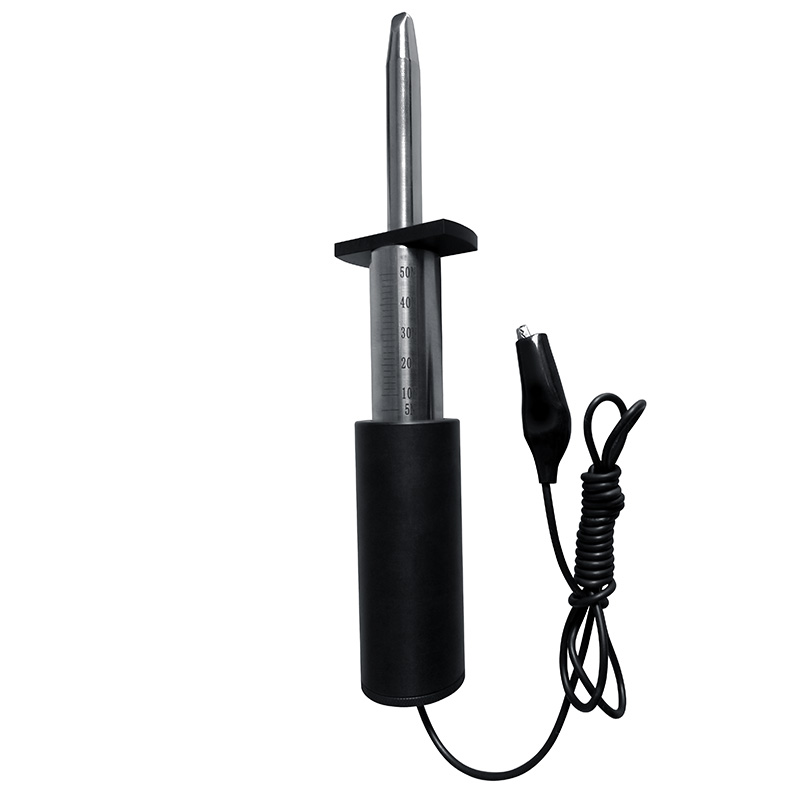

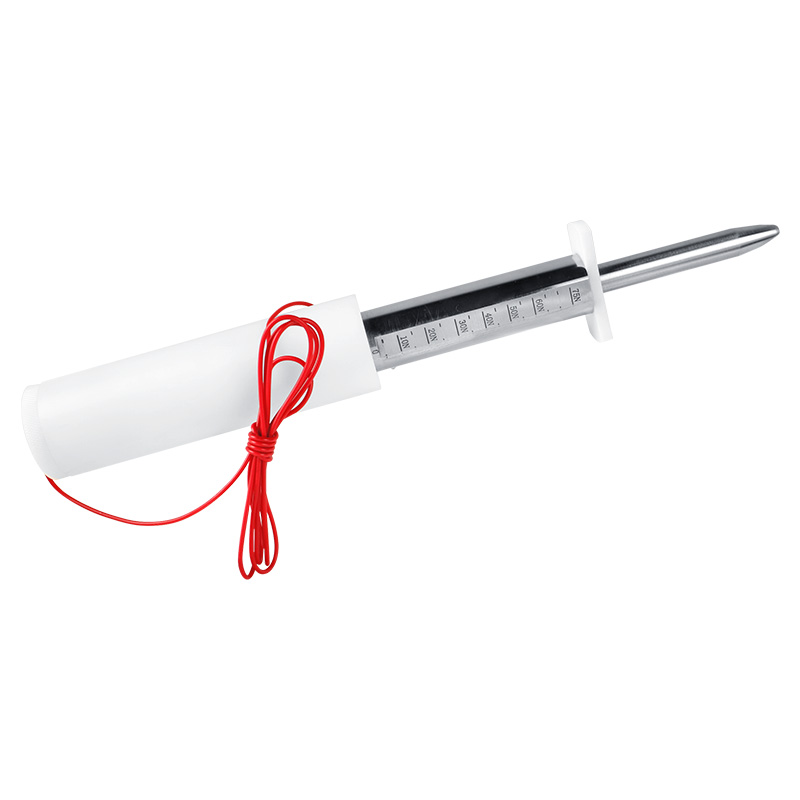

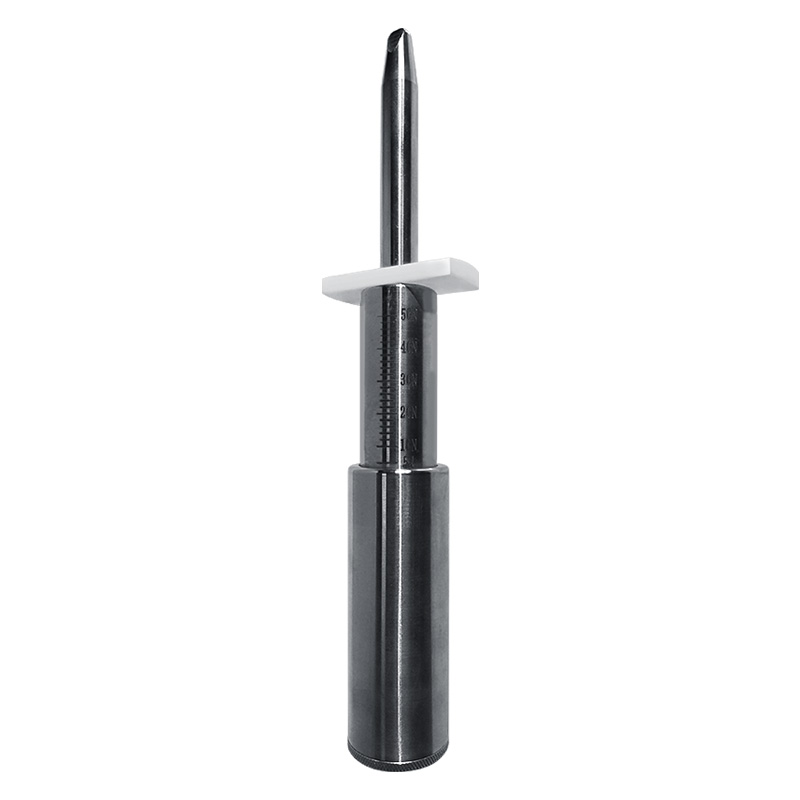

3、50N推力試驗直指力學刻度：10，20，30，40，50N
|

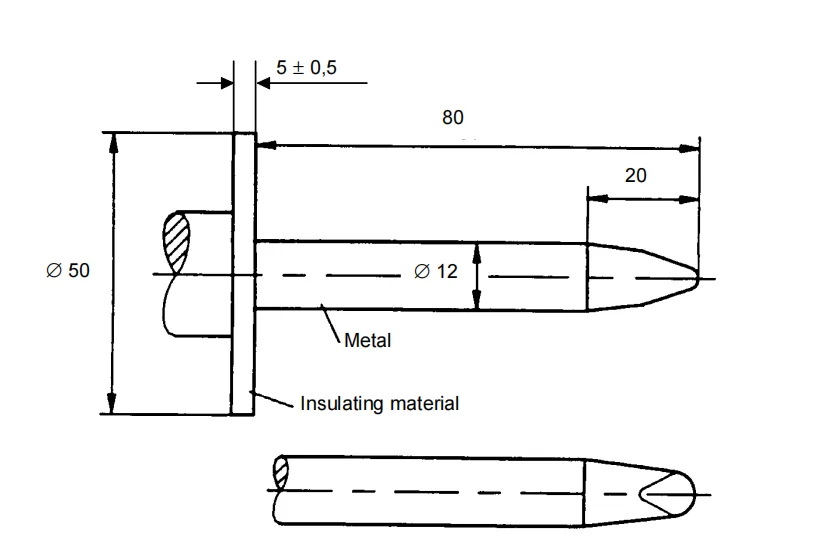

參數/型號 |
YW-I07 |
YW-I07T1 |
YW-I07T2 |
|
名稱 |
試驗直指 |
50N推力試驗指 |

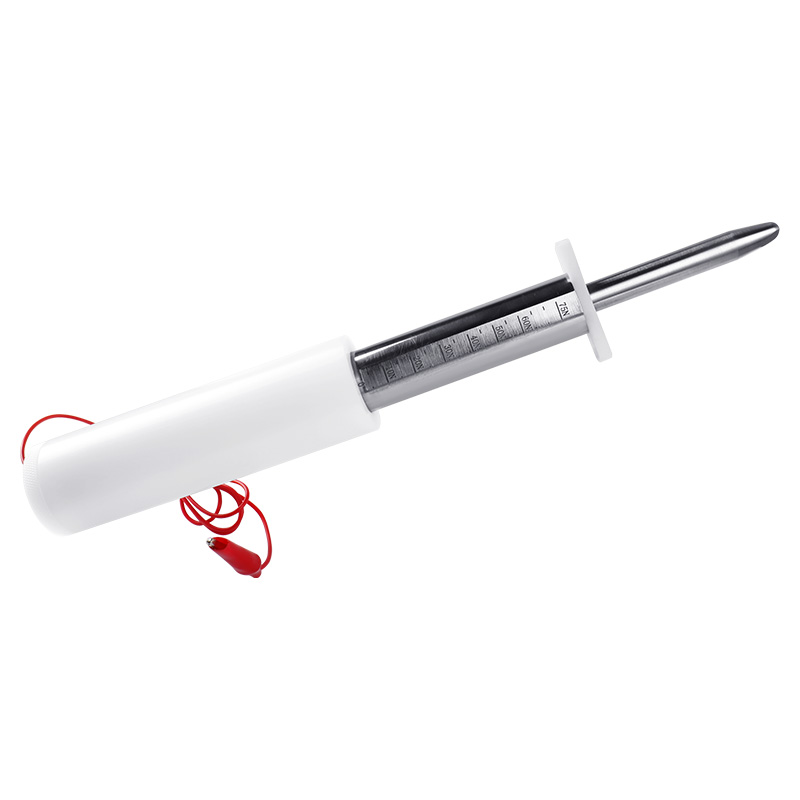

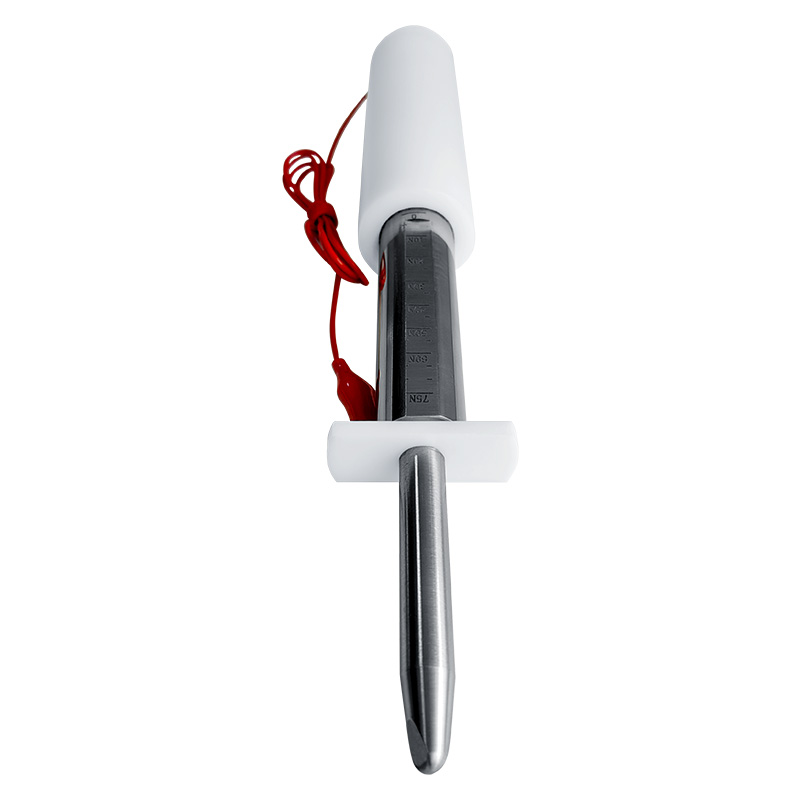

75N推力試驗指 |
|
A-A截面寬度 |
20.0 -0.05 |
20.0 -0.05 |
20.0 -0.05 |
|
指長度 |
80±0.2 |
80±0.2 |
80±0.2 |
|
指尖切割倒圓角 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
|
指尖錐度圓角 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
|
指尖割斜面夾角 |
37o 0 -10’ |
37o 0 -10’ |
37o 0 -10’ |
|
指尖錐度 |
14 o 0 -10’ |
14 o 0 -10’ |
14 o 0 -10’ |
|
試驗指直徑 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
|
擋板直徑 |
Ф50 |
Ф50 |
- |
|
擋板厚度 |
5±0.5 |
5±0.5 |
- |
|
推力 |
- |
0-50N推力 |
0-75N推力 |
