高低溫恒溫恒濕檢測儀

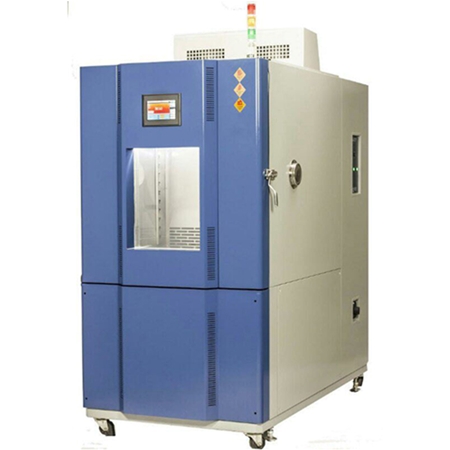

恒溫恒濕試驗箱 YW-2141
所屬類別：高低溫恒溫恒濕檢測儀器
- 售后QQ：
- 售后QQ：
咨詢熱線：13642619439
詳細內容
調節系統
標準設備
用戶名稱：
根據用戶需求，我方所提供的設備保證達到以下技術參數要求，使用方可根據以下設備技術方案書進行驗收與使用
主要技術指標
|
項目 |
說明 |
|
|
產品名稱 |
恒溫恒濕試驗箱 |
|
|
型號 |
FQY/GDJS-100C |
|
|
工作室尺寸 |
深400×寬500×高500 |
|
|
外形尺寸 |
約深1050×寬1050×高1620 |
|
|
測試范圍 |
溫度范圍 |
-40℃～+150℃ |
|
濕度范圍 |

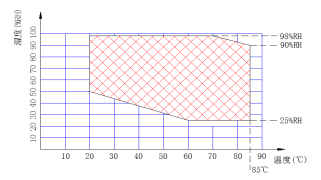

25%～98%RH(如圖所示)
|
|
| 升降溫速率 |
升溫速率 |
≥3℃/min（空載下非線性） |
|
降溫速率 |
≥1℃-1.2℃ /min(空載下非線性) |
|
|
溫度波動度 |
≤±0.5℃（穩定狀態下） |
|
|
溫度均勻度 |
±2℃（穩定狀態下） |
|
|
溫度偏差 |
±2.0℃ |
|
|
濕度偏差 |
±2.5%RH |
|
|
噪聲 |
≤75dB |
|
|
重量 |
約250KG |
|
|
滿足試驗方法 |
GB/T2423.1-2008(IEC60068-2-1:2007) 低溫試驗方法 Ab GB/T2423.2-2008(IEC60068-2-2:2007) 高溫試驗方法Bb GJB150.4-1986 低溫試驗 GJB150.3-1986 高溫試驗 GB/T2423.3-2006(IEC60068-2-78:2007)恒定濕熱試驗方法Cab GB/T2423.4-2008(IEC60068-2-30:2005) 交變濕熱試驗方法Db GB16915.1-2014 家用和類似用途固定式電氣裝置的關開 第1部分：通用要求 GBT 5170.8-2016 電工電子產品環境試驗設備檢驗 |
|
|
注：以上性能指標是在室溫為+25℃，無試樣條件下測得的數值。 |
||
| 材料 |
內箱材質 |
內壁材料（SUS304不銹鋼板） |
|
外箱材質 |
冷軋鋼板靜電雙面噴塑 |
|
|
保溫材質 |
硬質聚氨酯發泡+超細玻璃纖維 |
|
| 結構 |
風路機件 |
離心風機；風口可調試風量大小、高低及回風量 |
|
門 |
（單）開鉸鏈門，配觀察窗、照明燈、窗框/門框防凝露電熱裝置，門洞尺寸： 100L（約）0.5*0.5M |
|
|
測試視窗 |
門上設有1個導電膜防爆鋼化玻璃觀察窗（具有防凝露功能）300W×400H（mm） |
|
|
風機 |
長軸離心風機 |
|
|
樣品架 |
內置不銹鋼可調式活動盤架兩只 |
|
|
葉輪 |
采用臺灣進口不銹鋼葉輪 |
|
|
加熱器 |
鎳鉻合金電加熱器 |
|
|
制冷壓縮機 |
采用原裝進口法國泰康壓縮機 |
|
|
蒸發器 |
翅片式換蒸發器 |
|
|
制冷方式 |
機械壓縮機雙級 |
|
|
冷卻方式 |
風冷 |
|
|
控溫儀表 |
韓國進口彩色觸摸屏 |
|
|
引線孔 |
φ50mm 1個（位于箱體左/右側） |
|
|
樣品架 |
不銹鋼樣品架2個，高度可調。 |
|
加熱、加熱、制冷系統及其工作原理
|
項目 |
原理說明 |
||
|
加熱系統 |
不銹鋼管套式防干燒加熱管內置鎳鉻合金加熱絲 |
||
|
采用U型鰭片式不銹鋼高速加溫電熱器加熱 |
|||
|
完全獨立系統，不影響控制線路 |
|||
|
加濕系統 |
鍋爐加熱加濕方法 不銹鋼鎧裝加熱器：提供水汽化所需要的熱量。 加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器） 配備水位控制裝置，加熱器防干燒裝置 |
||
| 冷凍系統 |
冷卻方式 |
風冷式 |
|
|
冷凍壓縮機 |
采用原裝進口泰康壓縮機，使用環保制冷劑 |
||
|
冷媒銅管 |
內螺旋式K—TYPE冷媒銅管 |
||
|
冷凝器 |
波浪狀鰭片型風冷冷凝器 |
||
|
蒸發器 |
斜率式FIN—TUBE蒸發器 |
||
|
冷凍元件 |
原裝進口電磁閥、干燥過濾器等。 |
||
| 特點 |
全系統管路均作通氣加壓22kg檢漏測試 |
||
|
加溫、降溫系統完全獨立 |
|||
|
配有本公司專業技術特點，防高溫高壓氣流回流開冷機損壞系統 |
|||
|
所有冷凍系統動作程序，完全由微電腦控制器控制 |
|||
|
電氣控制系統 |
名稱 |
品牌 |
備注 |
|
壓縮機
|
原裝進口法國“泰康” |
|
|
|
|
丹麥DANFOSS |
|
|
|
蒸發壓力調節閥 |
丹麥DANFOSS |
|
|
|
|
丹麥DANFOSS |
|
|
|
節流裝置 |
毛細管或膨脹閥 |
|
|
|
|
日本鷺宮或意大利CASTEL或美艾默生 |
|
|
調節系統
|
項目 |
說明 |
|
調節方式 |
強制循環通風，平衡調溫法。控制系統根據系統設定的溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態的平衡。
|
|
循環裝置 |
內置空調間、循環風道及長軸流式通風機，通過改善空氣的鼓動氣流，提高了空氣的流量和加熱的能力，大幅改善了試驗箱的溫度均勻性。 |
測控系統
|
項目 |
說明 | ||
|
控制器 |
7寸智能液晶觸摸式可編程控制器 |
||
|
溫濕度精度 |
0.01℃/ 0.1%RH |
||
|
觸摸式高析度熒幕 |
可任意設定固定條件程序條件，可中文畫面，并可設定固化試驗名稱、序號等。 |
||
|
可設定時間范圍 |
0—999H59min。 |
||
|
可程式模式 |
同時設定120組不同條件之程式，任一組程序中，可分1200段進行工作，可任意截取部分段數來執行循環，或作任意段、組的周期循環工作。 |
||
|
每組程序內，最多可設定1200段不同之溫度及時間（每段最大可設定999h59min）120組程式又可任意作串接，最大段數循環周期可達999次。 |
|||
|
安全 |
具有斷電記憶裝置，復電時可繼續執行剩余之程式，并且可作機器預約執行啟動及機器運轉時間。 |
||
|
控制 |
升、降溫可作斜率控制、曲線控制，并且具有自行校正溫度、濕度基準點之功能。具有PID自動演算之功能，可減少人為設定時所帶來之便。 |
||
|
通訊功能 （選購件） |
U盤接口、RS-232接口、誤操作硬件鎖定LOCK，隨機贈送電腦通訊軟件 |
||
|
設置 |
觸摸式設定、安位直接顯示、所有條件完全由微電腦自動鎖定 |
||
|
報警 |
在設定或運轉中如發生錯誤時，會提供警示訊號 |
||
|
輸出 |
控制器具有記錄訊號端口輸出，可連接溫濕度記錄儀并可輸出記錄曲線 |
||
|
接口 |
具備標準RS—232通訊界面，傳輸距離長，可連線PC作控制及記錄。 |
||
|
零部件品牌 |
名稱 |
品牌 |
備注 |
|
控制器 |
頌華 |
7寸彩色PLC觸摸屏 |
|
|
導線保護開關 |
法國施奈德 |
|
|
|
交流接觸器 |
法國施奈德 |
 |
|
|
熱繼電器 |
法國施奈德 |
 |
|
|
相序繼電器 |
臺灣松菱 |
 |
|
|
時間繼電器 |
臺灣松菱 |
 |
|
|
中間繼電器 |
日本歐姆龍或廈門宏發 |
|
|
|
固態繼電器 |
美國快達 |
 |
|
|
說明：上列出品牌有多種選擇的，是方便客戶習慣選擇及考慮確保材料供貨期而作的備用選擇。 |
|||
總電源開關
安全保護裝置
|
制冷系統 |
1、壓縮機過熱保護 2、壓縮機過流保護 3、壓縮機高低壓保護 4、壓縮機油壓保護 5、供液溫度超溫保護 6、超高壓泄壓防護 7、風冷式：冷凝風機過熱 |
|
試驗箱 |
1、可調式超溫保護 2、空氣調節通道極限超溫保護 3、風機電機過熱保護 |
|
其它 |
1、過載及短路保護 2、箱體多次開門造成制冷系統故障報警保護 |
|
其他配置 |
|
|
電源線纜 |
AC380V電源：五芯（三相四線+保護地線）電纜1條（約4米長） |
|
總電源開關 |
正泰斷路器 |
|
運輸 |
試驗箱為組合式，分體運輸 |
|
尺寸 |
最大運輸尺寸（不含包裝）： “參見外型尺寸” |
|
重量 |
最大運輸重量（不含包裝）： “參見重量” |
|
使用條件 |
由用戶保證下列各項條件 |
|
安裝場地 |

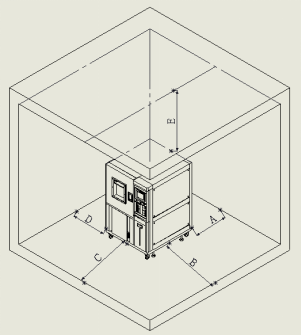

1、地面平整，通風良好 2、設備周圍無強烈振動 3、設備周圍無強電磁場影響 4、設備周圍無易燃、易爆、腐蝕性物質和粉塵 5、設備周圍留有適當?shù)氖褂眉熬S護空間，如下圖所示：
A：≥40cm B：≥150cm C：≥100cm |
|
環境條件 |
1、溫度：5℃～35℃ 2、相對濕度：≤85% 3、氣壓：86kPa～106kPa |
|
供電條件 電源 |
AC380V電源要求 1、三相四線+保護地線 2、電壓范圍：AC（380±38）V 3、頻率允許波動范圍：（50±0.5）Hz 4、保護地線接地電阻小于4Ω 5.要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用 |
|
最大電流 最大功耗 |
Imax≤16A Pmax≤約5.5KW |
|
其他 |
試驗過程中打開試驗箱的門，會造成箱內的溫、濕度波動；在試驗過程中如果多次打開門或長時間敞開門或試驗樣品散發濕氣，可能會造成制冷系統換熱器結冰而無法正常工作。 |
七）隨機資料：
1、試驗機使用說明書；
2、裝箱清單（含出廠檢定合格證書、保修證書）；
3、樣品架二層、濕球紗布一卷；
售后服務承諾
一、質量保證
1、本公司通過ISO9001質量體系認證。
2、本公司提供的設備為用戶定購型號的原裝機，絕不會提供樣機、組裝機等。
3、本公司具有固定的維修服務中心和專業維修工程師。
4、本公司對設備提供壹年免費保修，終身維護服務。設備通過現場最終驗收合格后即進入免費保修期。
二、技術服務
1、交貨地點由用戶指定現場。設備到貨后，及時派專業技術人員到用戶現場，協助用戶在最短的時間內完成就位、安裝、調試。
2、設備驗收在用戶現場進行，驗收標準按照國家有關檢定標準執行。
3、技術資料：我方提供完整的操作使用手冊、維修手冊等相關資料一套，操作使用手冊及維修手冊是中文版。
三、售后服務
1、2小時內響應用戶，8小時為用戶提供解決方案，24小時內到達用戶現場，排除故障。
2、保修期內，設備及附件由于質量問題而不能正常工作時，我方承諾在兩天內到達用戶現場免費修理或更換零部件。因維修不及時，而導致設備無法正常使用時，其保修時間隨停機時間的長短而相應延長。
3、我方對設備提供終身維修服務，保修期結束后所需服務，也只收取零部件配件費和維修基本費用，并享有優惠購買零配件待遇。
4、我方實行用戶檔案電腦管理化。售后服務人員定期回訪，100%的無憂電話回訪，主動跟蹤動態服務。檢查設備的運行情況，并對設備進行維護和保養。
5、我方在全國的主要城市設有服務網點。在各地設有辦事處均有常駐售后服務技術人員，滿足用戶的售后服務需要，讓用戶無后顧之憂
四、培訓方案
我方負責在貴方現場對設備的相關工藝、設備理論和操作免費為貴方相關技術人員進行操作、維修、編程人員進行技術培訓；
1、培訓內容：設備部件功能、試驗操作、常見現象處理；
2、培訓時間：技術培訓不少于2-3人 2個工作日的技術培訓，使操作員達到熟練使用程度。
3、培訓地點：用戶使用現場。
4、培訓方式
A、安裝調試期間培訓，設備在貴單位安裝、調試、試運行期間對貴單位有關技術人員進行培訓。
B、定期培訓，我公司定期派工程師對貴單位進行回訪，在回訪期間對貴單位人員進行培訓。
C、應用軟件升級時培訓，我公司承諾軟件免費升級，在軟件升級過程中，我公司派相關工程師到貴單位指導升級并對有關人員進行培訓。
