GB17465 耦合器量規
所屬類別：耦合器量規目錄
- 售后QQ：
- 售后QQ：
咨詢熱線：13642619439
詳細內容
符合標準：
GB17465.1-2009第9條
GB17465.2-2009
GB17465.3-2009
用途：
用于家用和類似用途耦合器的尺寸測量及驗證。
試樣范圍：
連接器及器具輸入插座。
結構及功能：

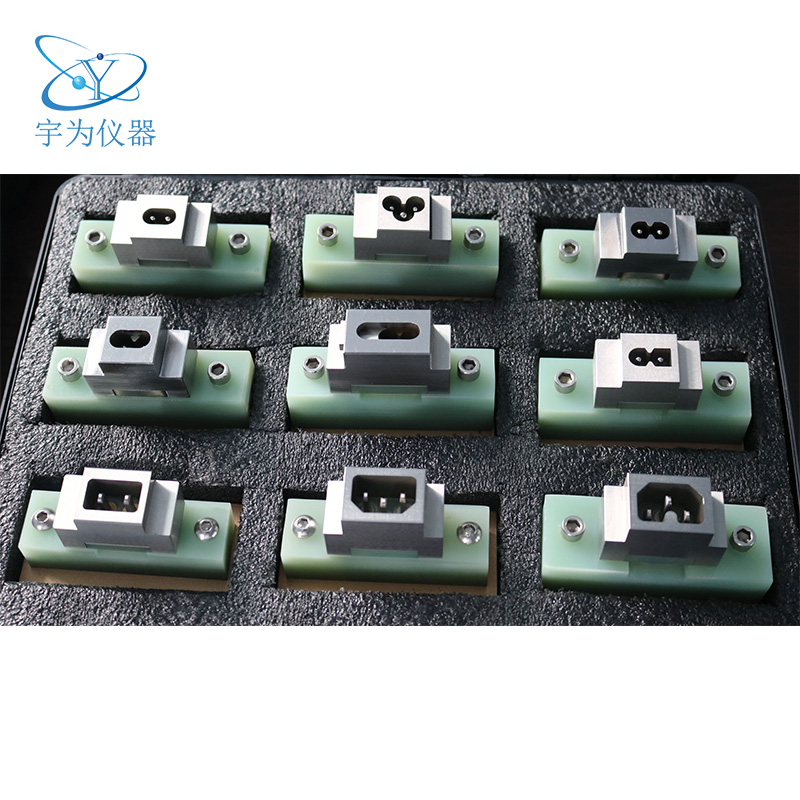

| 耦合器尺寸檢測量規（GB17465.1） | ||||
| 序號 | 圖號 | 項目名稱 | 數量 | 單位 |
| 1 |
圖2 |
C1通規 |
1 |
件 |
| 2 |
圖4 |
C5通規 |
1 |
件 |

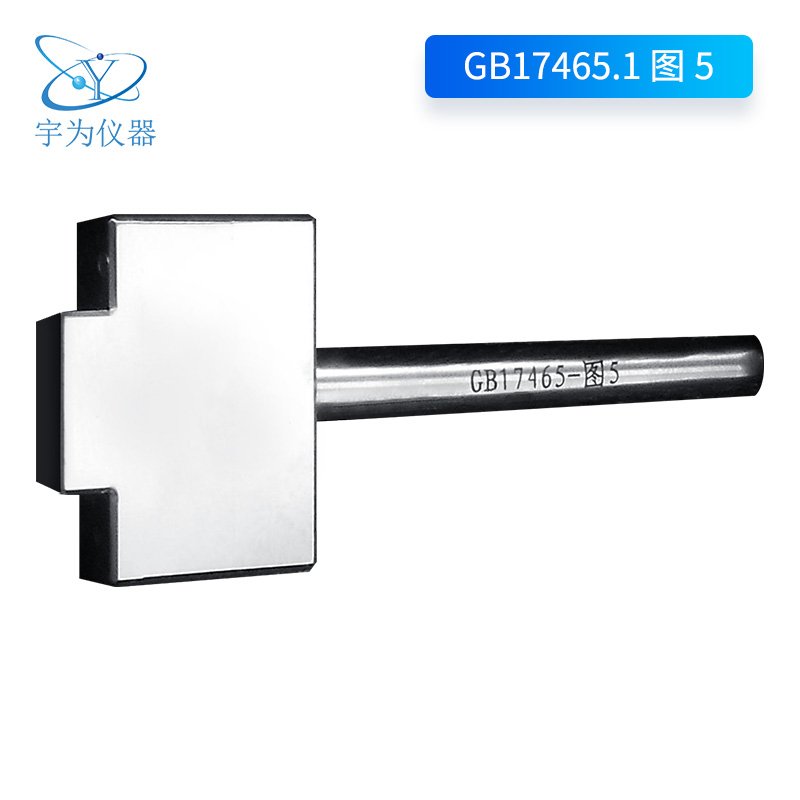

| 3 |
圖5 |
C7通規 |
1 |
件 |
| 4 |
圖5A |
C7通規 |
1 |
件 |
| 5 |
圖6 |
C1止規 |
1 |
件 |
| 6 |

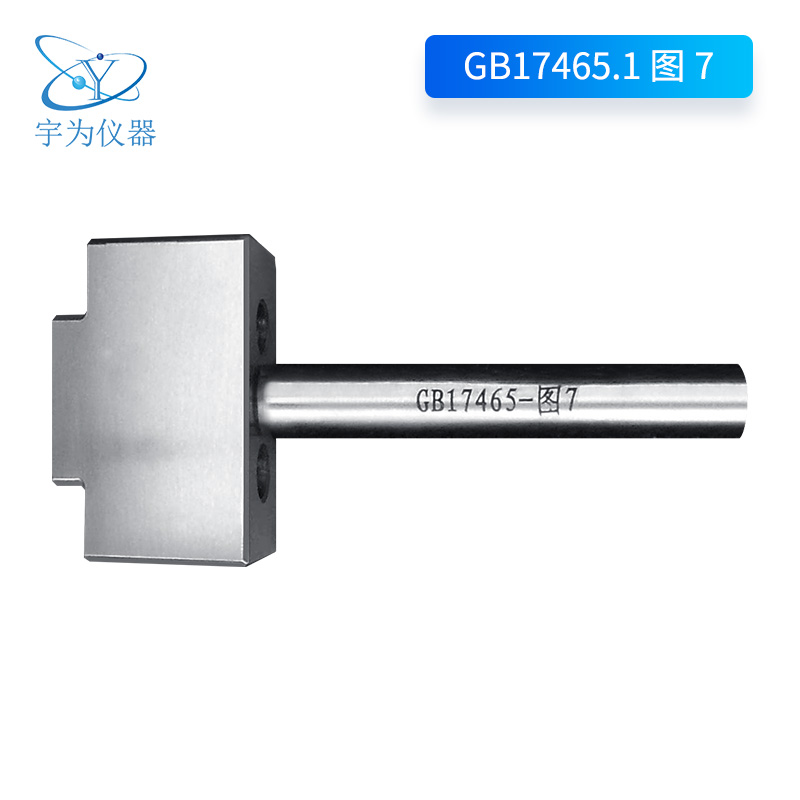

圖7 |
C1，C5，C7止規 |
1 |
件 |
| 7 |

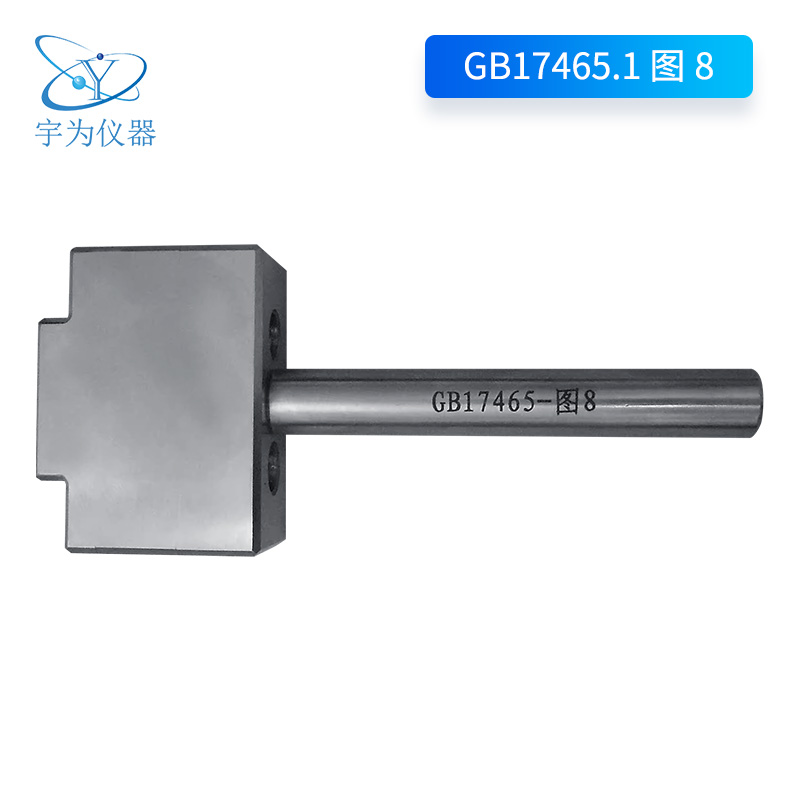

圖8 |
C1，C7止規 |
1 |
件 |
| 8 |
圖9 |
C8，C8A，C8B止規 |
1 |
件 |
| 9 |
圖9A |
C9通規 |
1 |
件 |
| 10 |
圖9B |
C9止規 |
1 |
件 |
| 11 |
圖9C |
C10通規 |
1 |
件 |
| 12 |
圖9F |
C13通規 |
1 |
件 |
| 13 |
圖9G |
C13，C17止規 |
1 |
件 |
| 14 |
圖9H |
C14，C16A，C18通規 |
1 |
件 |
| 15 |
圖9J |
C15通規 |
1 |
件 |
| 16 |
圖9K |
C17通規 |
1 |
件 |
| 17 |
圖9L |
C19通規 |
1 |
件 |
| 18 |
圖9M |
C20，C24通規 |
1 |
件 |
| 19 |
圖9N |
C21通規 |
1 |
件 |
| 20 |
圖9P |
C22通規 |
1 |
件 |
| 21 |
圖9Q |
C23通規 |
1 |
件 |
| 22 |
圖9R |
C13，C15，C17止規 |
1 |
件 |
| 23 |
圖9S |
C15A通規 |
1 | 件 |
| 24 |

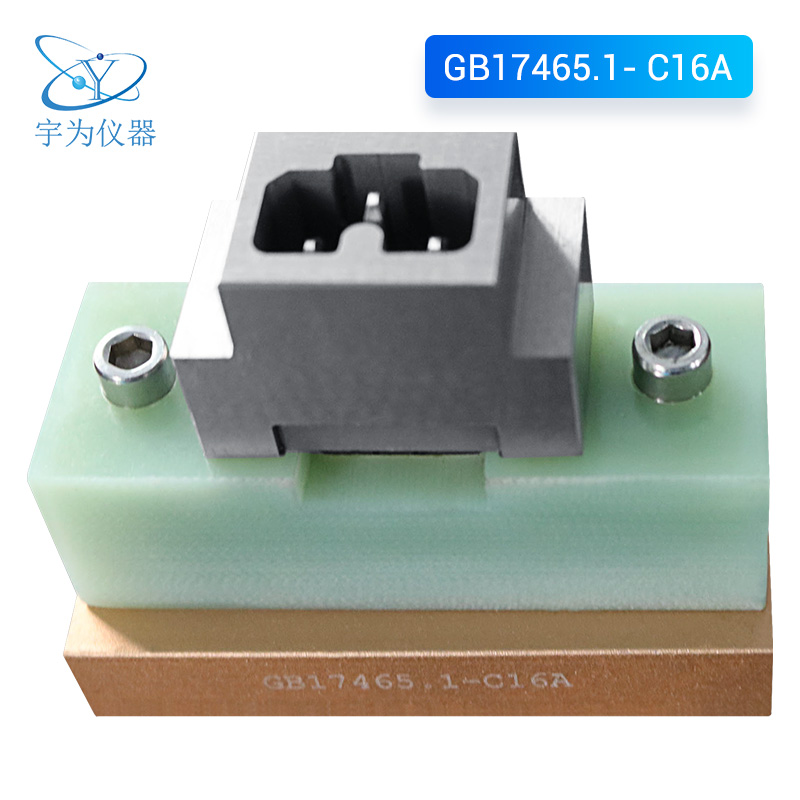

圖9T |
C16A通規 |
1 | 件 |
| 合計 | 24 | |||
|
耦合器最大最小拔出力檢測量規及其他量規 |
||||
|
序號 |
圖號 |
項目名稱 |
數量 |
單位 |
|
最大拔出力量規 |
C2、C6、C8、C8A、C8B、C8C、 C10、C14、C16、C16A、C18、 C20、C22、C24 |
器具輸入插座的插銷具有最大尺寸，公差為0 -0.01mm， 硬鋼制作，表面粗糙度不超過0.8μm，插銷中心距 公差為+0.2mm，長度符合標準公差，器具輸入插座外 殼內部尺寸應為最小值，公差為+0.1mm |
14 |
件 |
|
最小拔出力量規 |

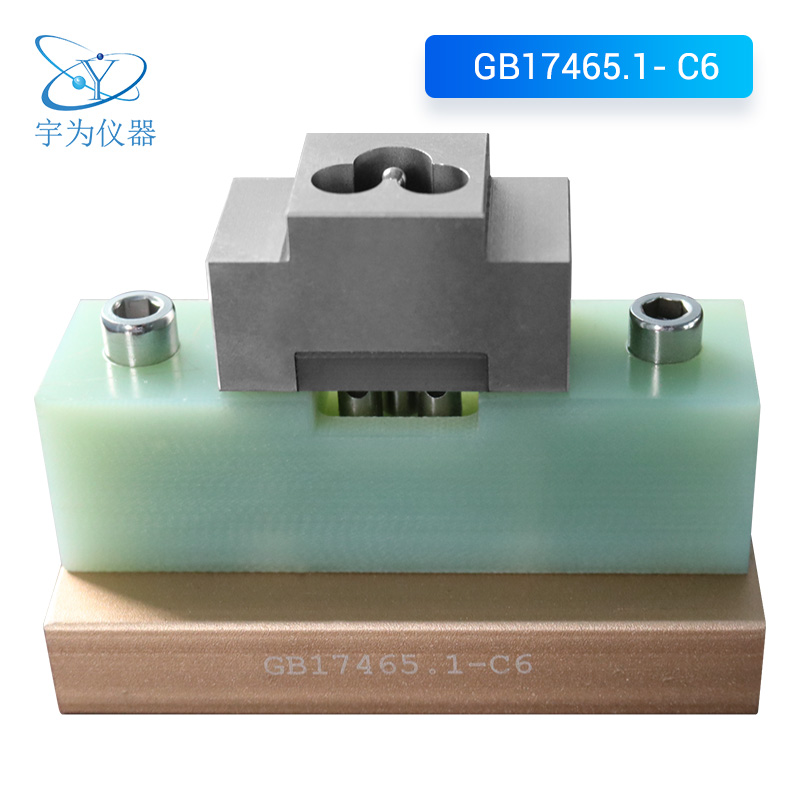

C6 |
(Φ2.32+0.01mm，1.5N) |
1 |
件 |
|
C6接地插銷 |
(Φ3.1+0.01mm，1.5N) |
1 |
件 |
|
|
C10 |
(3.9+0.01×1.95+0.01mm，1.5N) |
1 |
件 |
|
|

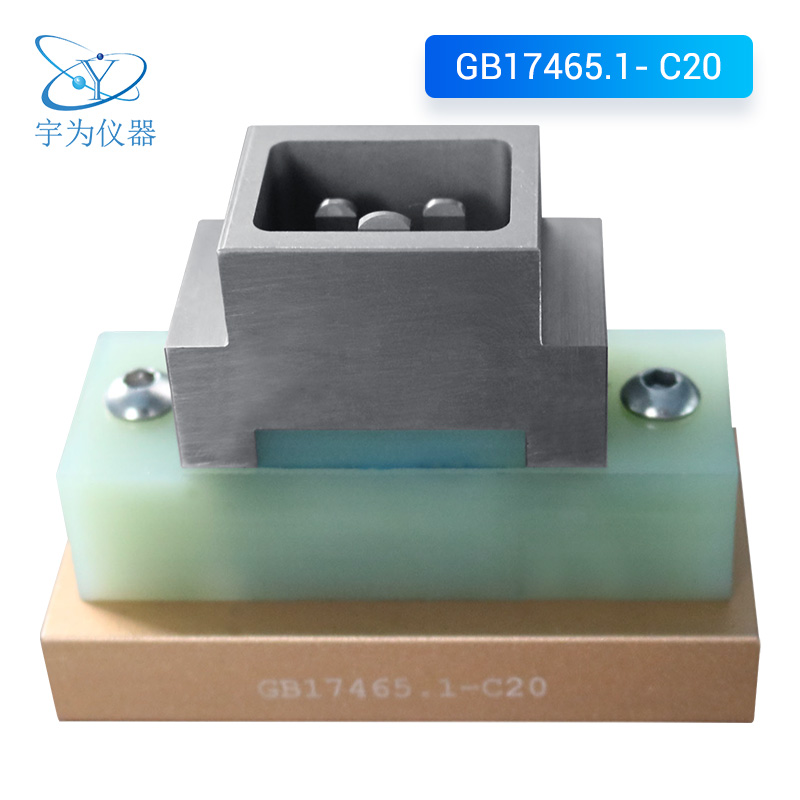

C20 |
(4.9+0.01×1.95+0.01mm，2N) |
1 |
件 |
|
|
C20接地插銷 |
(5.9+0.01×1.95+0.01mm，2N) |
1 |
件 |
|
|

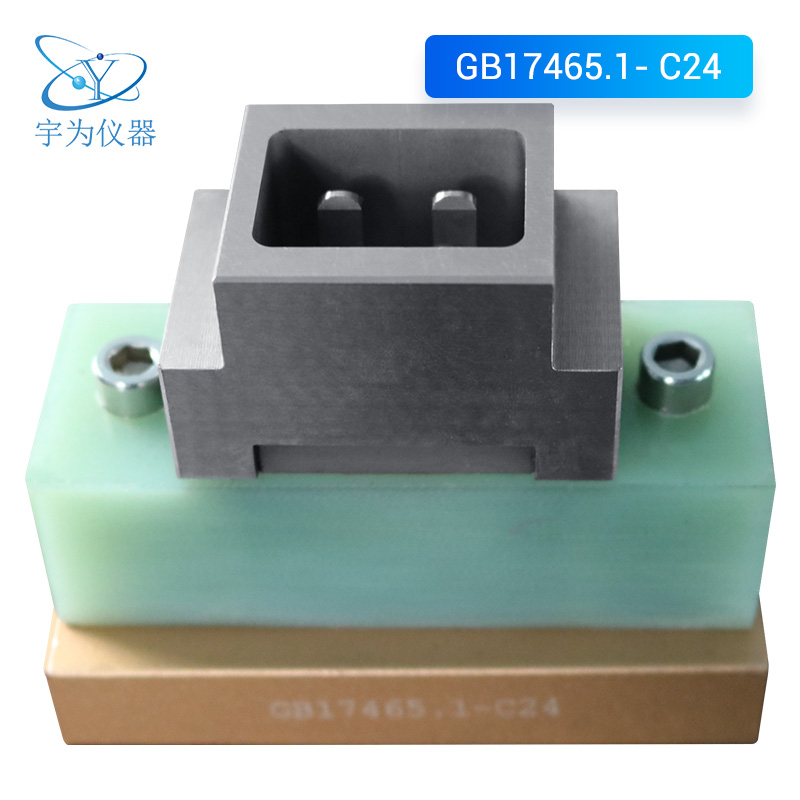

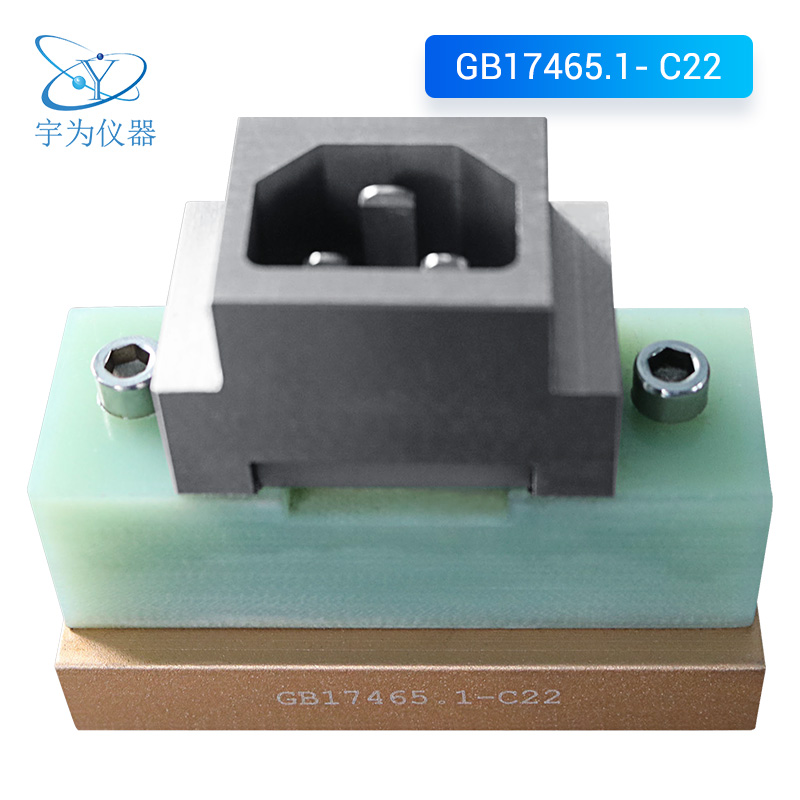

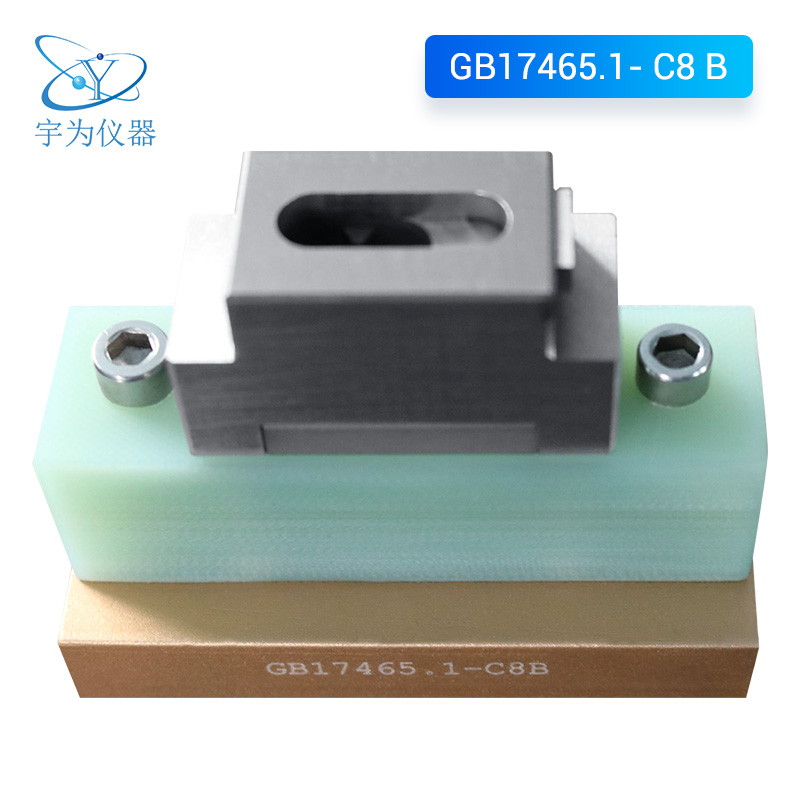

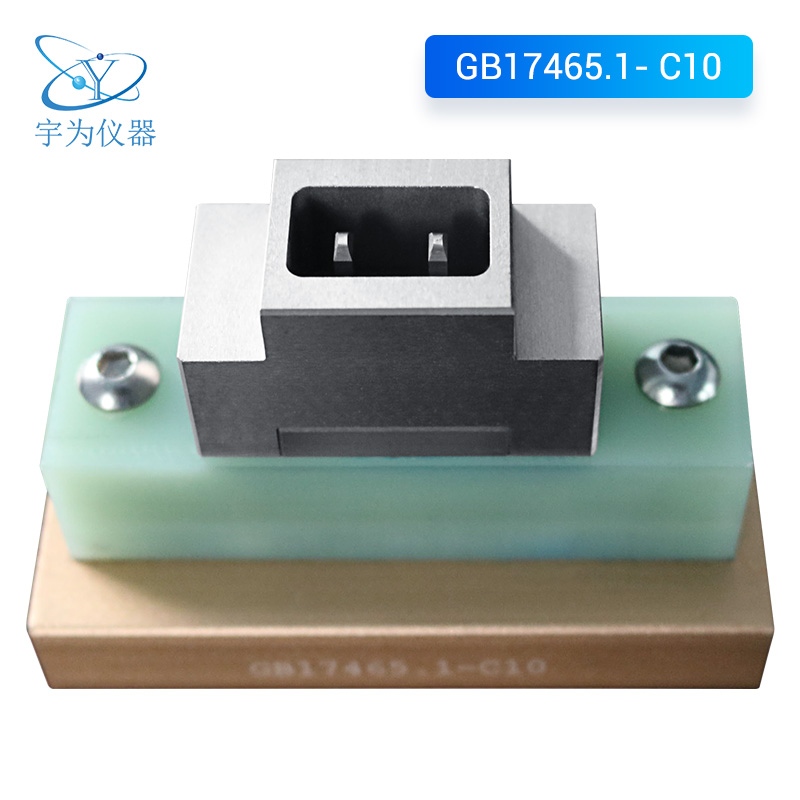

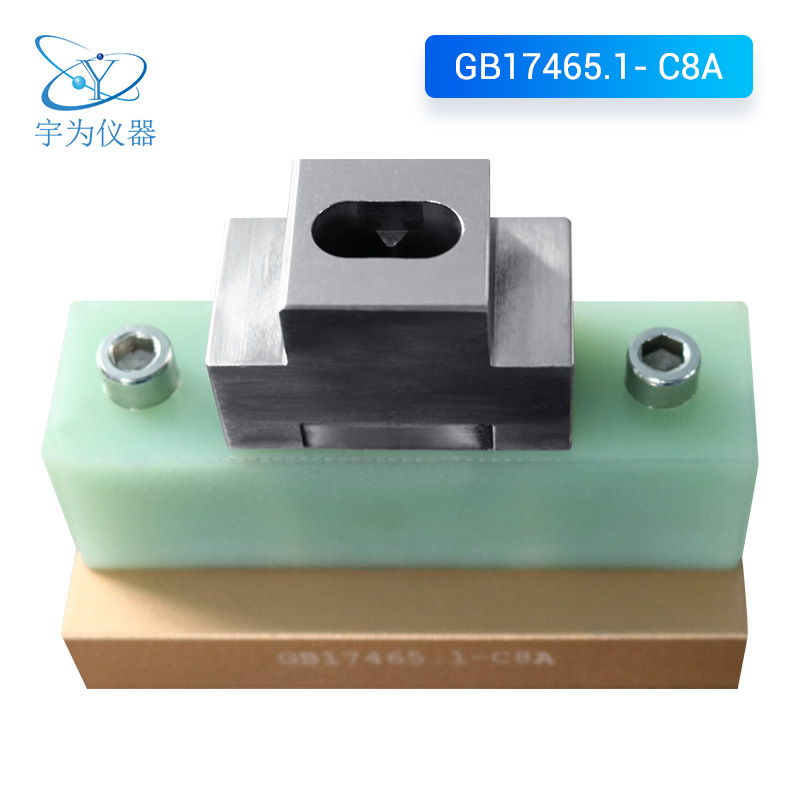

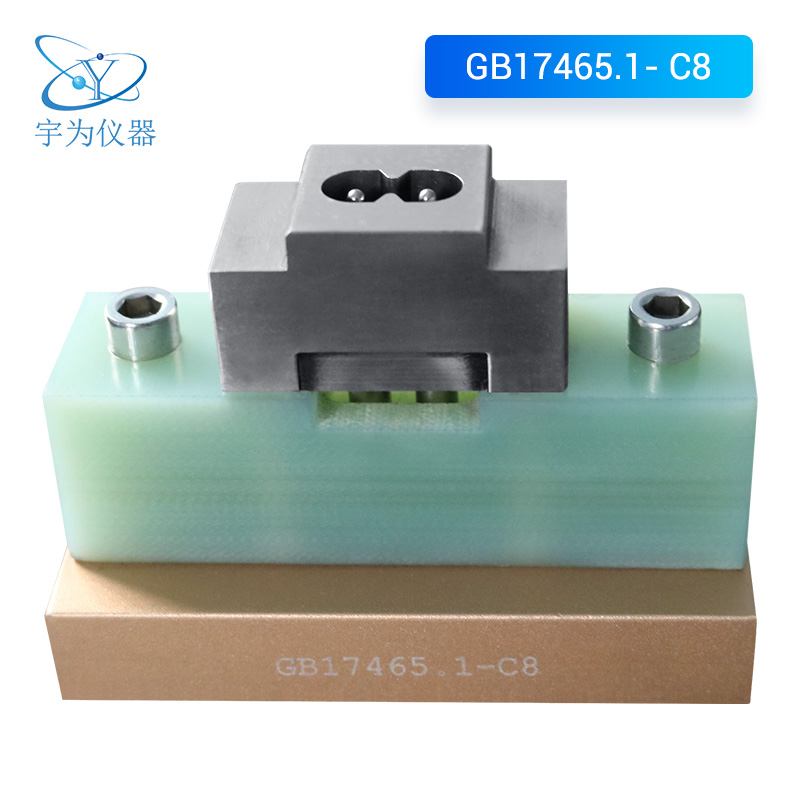

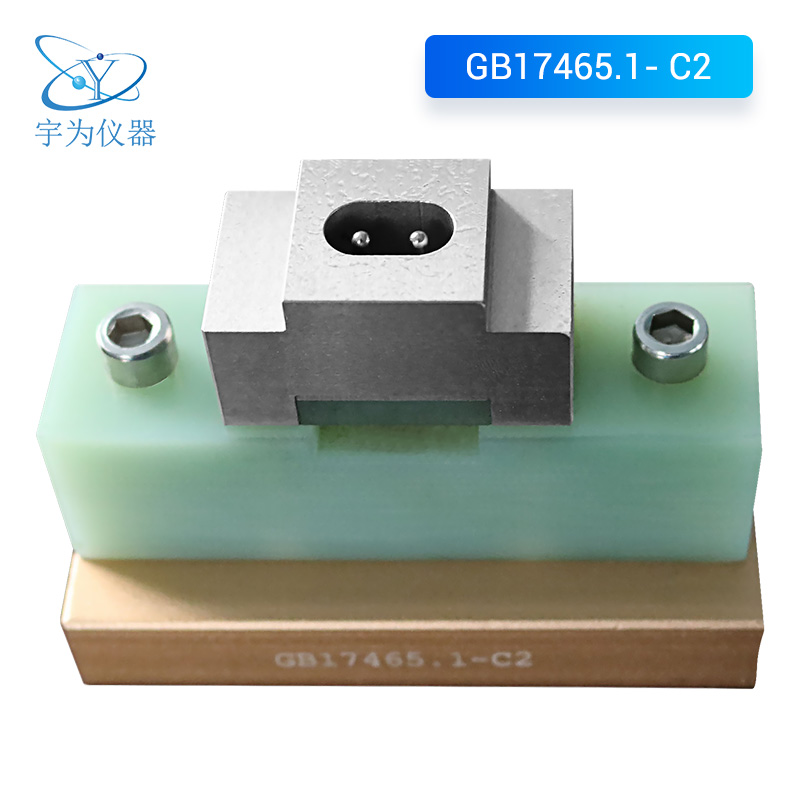

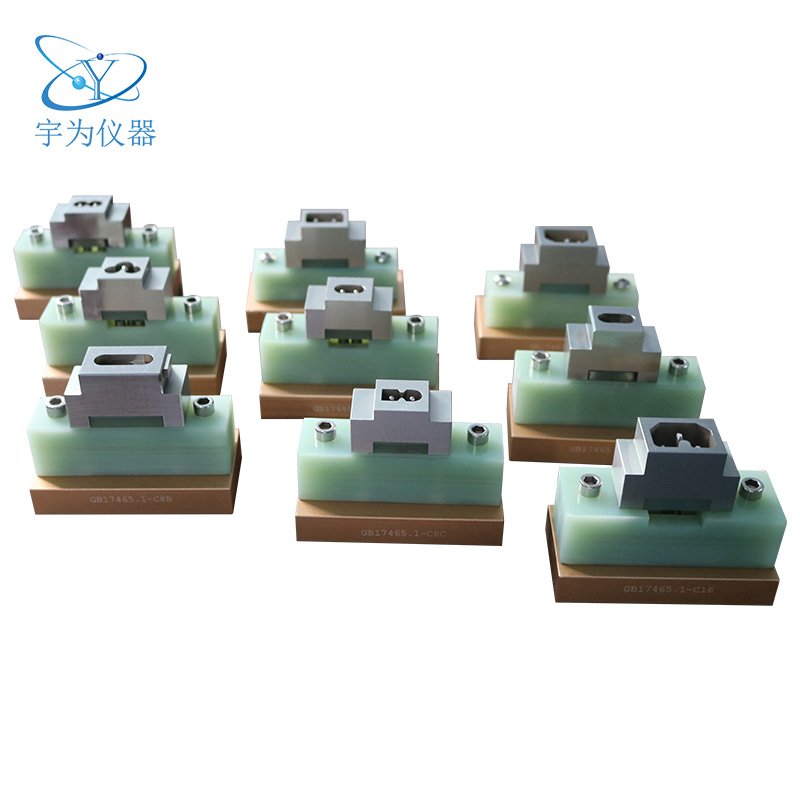

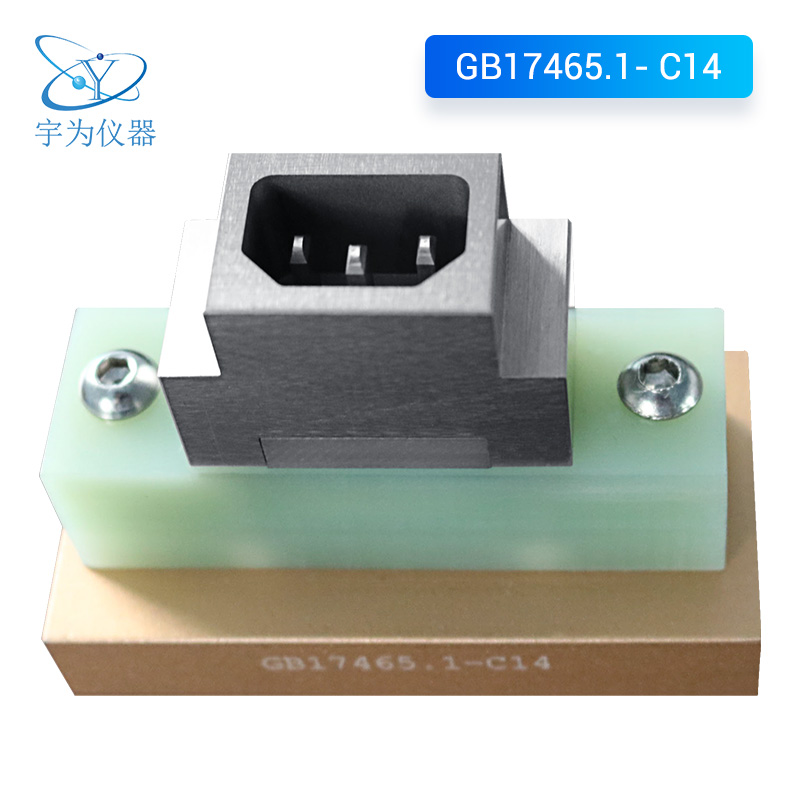

分斷容量器具輸入插座量規 |
C2、C6、C8、C8A、C8B、C8C、 C10、C14、C16、C16A、C18、 C20、C22、C24 |
符合標準活頁要求尺寸，插銷硬鋼制作，矩形插銷頂端倒圓，圓形插銷頂端為半球形 |
14 |
件 |
|

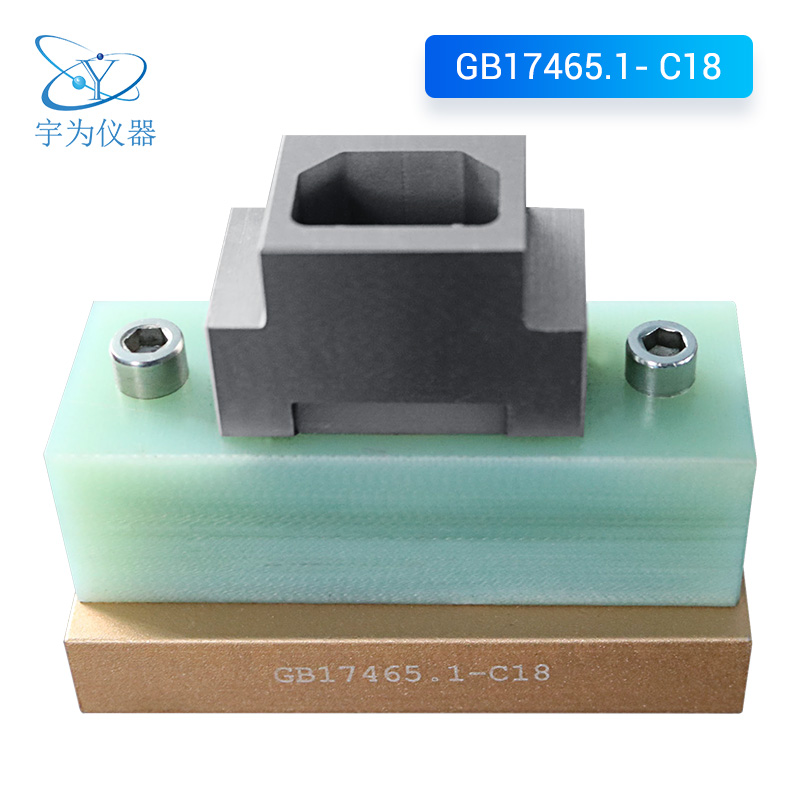

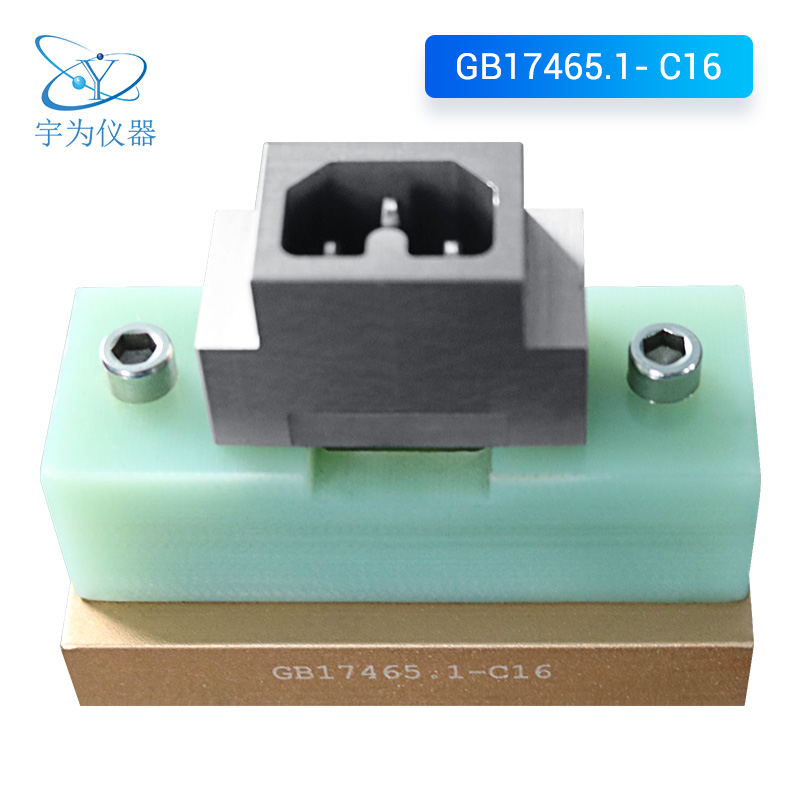

溫升器具輸入插座 |

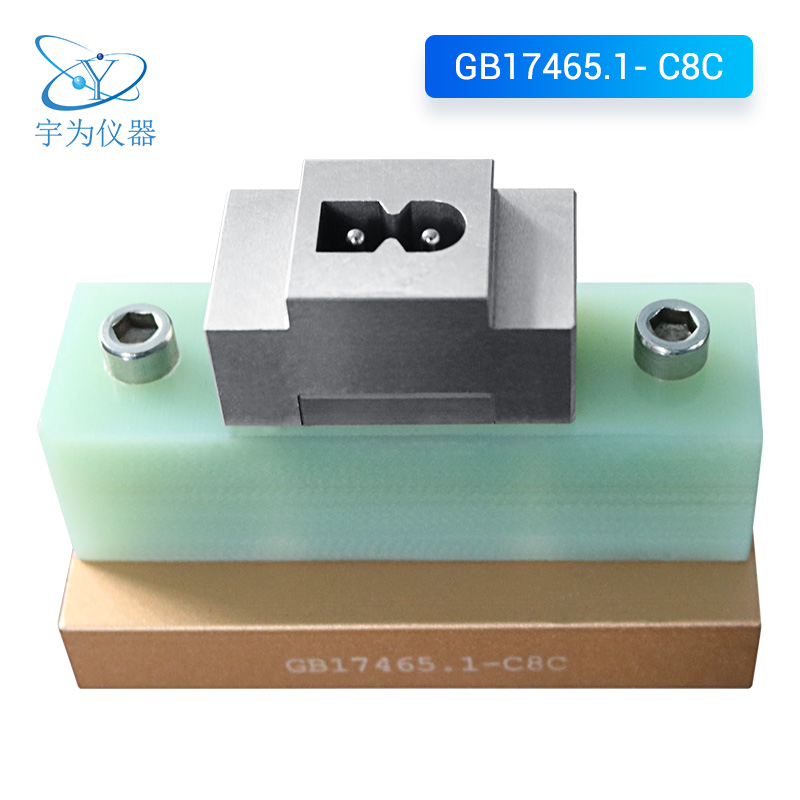

C2、C6、C8、C8A、C8B、C8C、 C10、C14、C16、C16A、C18、 C20、C22、C24 |
器具輸入插座的插銷具有最小尺寸， 公差為+0.02mm插銷黃銅制作，插銷中心距按標準 |
14 |
件 |
|
連接器防變形能力檢驗片
|
圖22
|
用于檢查圖C7連接器正面部分的防變形能力， 配連接桿及5N和10N砝碼
|
2 |
件 |
|
結合面到開始接觸點距離規
|
圖27
|
用于檢查從連接器的結合面到 開始接觸點的距離的規
|
6 |
件
|
|
互連耦合器尺寸檢測量規（GB17465.2） |
||||
|
序號 |
圖號 |
項目名稱 |
數量 |
單位 |
| 1 |
圖101 |
I類設備用10A器具輸入插座通規 |
1 |
件 |
| 2 |
圖102 |
II類設備用10A器具輸入插座通規 |
1 | 件 |
| 3 |
圖103 |
I類設備用16A器具輸入插座通規 |
1 | 件 |
| 4 |
圖104 |
II類設備用16A器具輸入插座通規 |
1 | 件 |
|
防護等級高于IPX0的器具耦合器量規（GB17465.3） |
||||
|
序號 |
圖號 |
項目名稱 |
數量 |
單位 |
| 1 |
圖1 |
用于檢查II類設備的IPX4防護等級10A250V 連接器通規 |
1 | 件 |
| 2 |
圖2 |
用于檢查II類設備的IPX4防護等級10A250V 器具輸入插座主通規和輔助通規 |
1 | 件 |
| 3 |
圖1A |
用于檢查II類設備的IPX4防護等級6A250V 連接器通規 |
1 | 件 |
| 4 |
圖2A |
用于檢查II類設備的IPX4防護等級6A250V 連接器主通規和輔助通規 |
1 | 件 |
| 5 |
圖4 |
拔出力規，3.95×1.95mm,14g |
1 | 件 |
